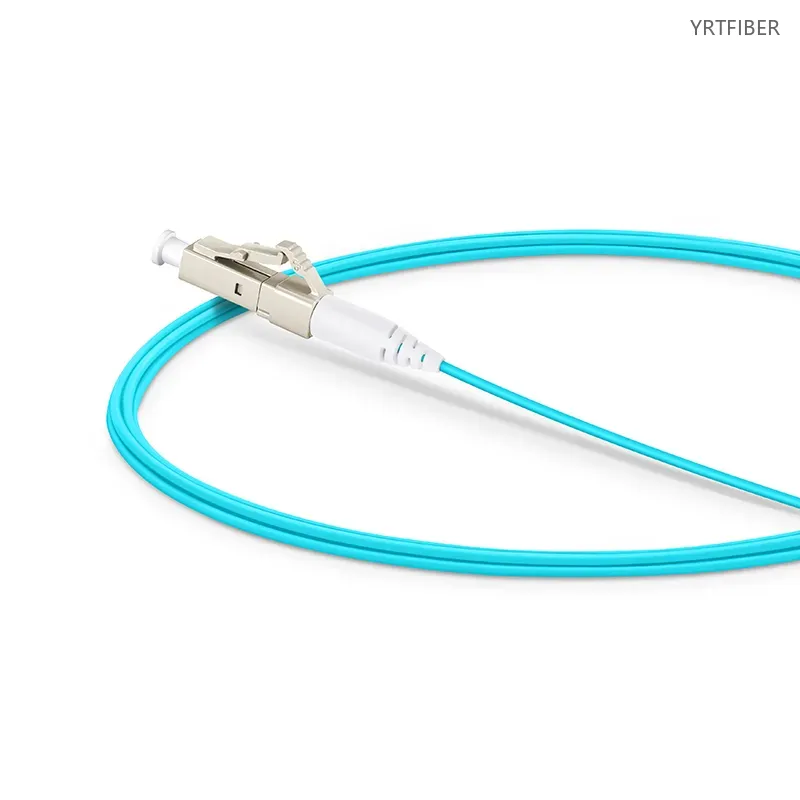

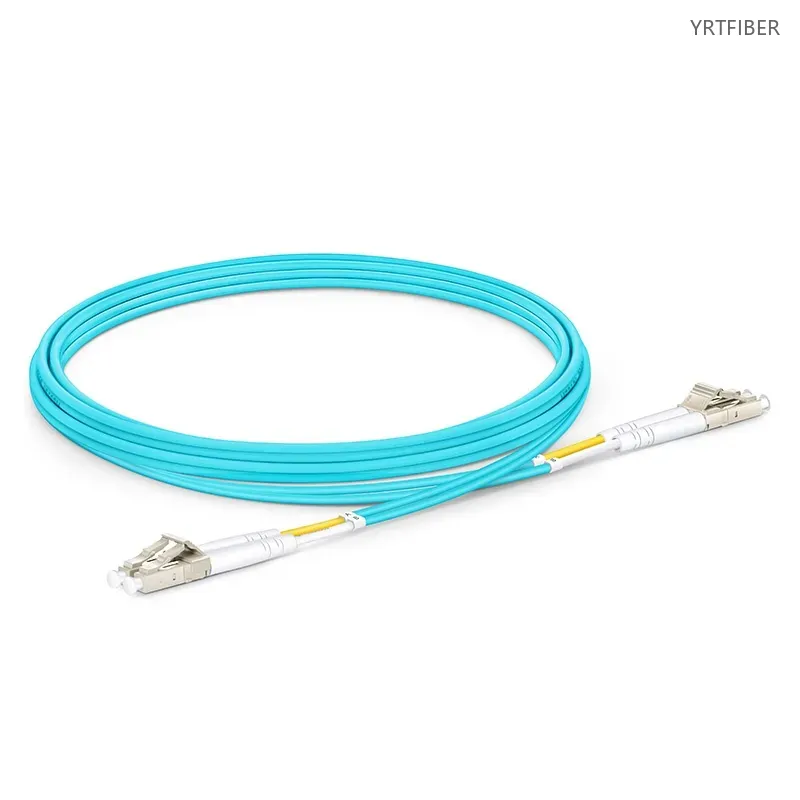

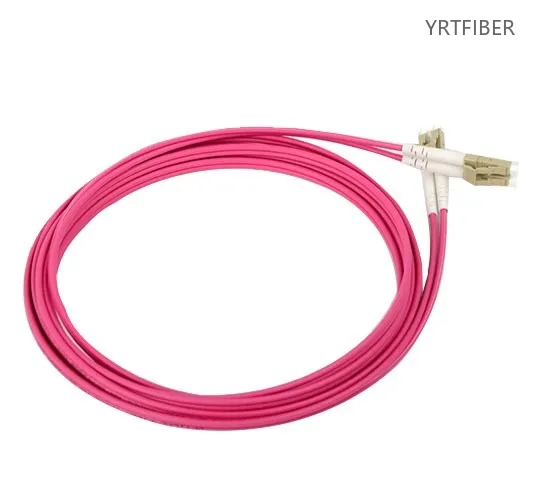

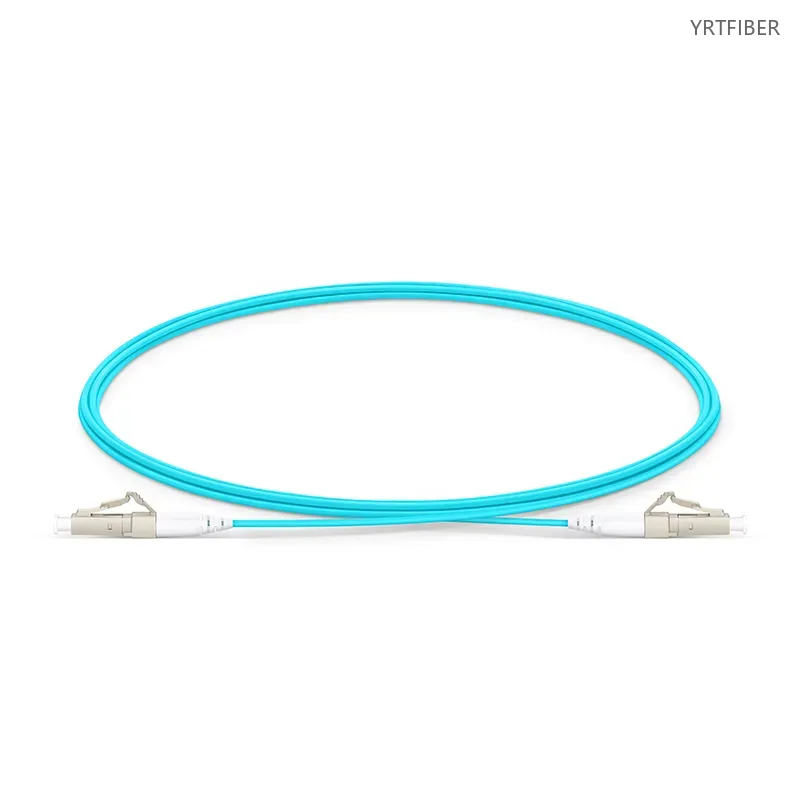

Многомодовый патч-корд волокна OM4 - 50 / 125 мкм, 850 нм VCSEL, LC / SC / FC / ST / MPO / MTP, симплексный / дуплексный
Предназначен для центров обработки данных 10G-100G и корпоративных сетей.
Волокно 50 / 125 мкм оптимизировано для передачи VCSEL длиной 850 нм.
Надежные соединения малой протяженности: до ~ 550 м (10 Гбит) и ~ 150 м (40 / 100 Гбит с MPO).
Низкая вносимая потеря, высокая возвратная потеря, заводские полированные разъемы.

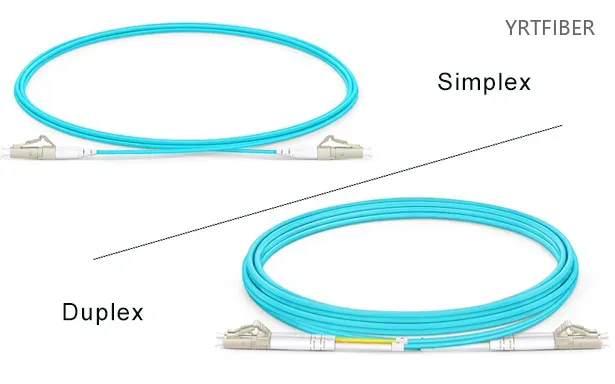

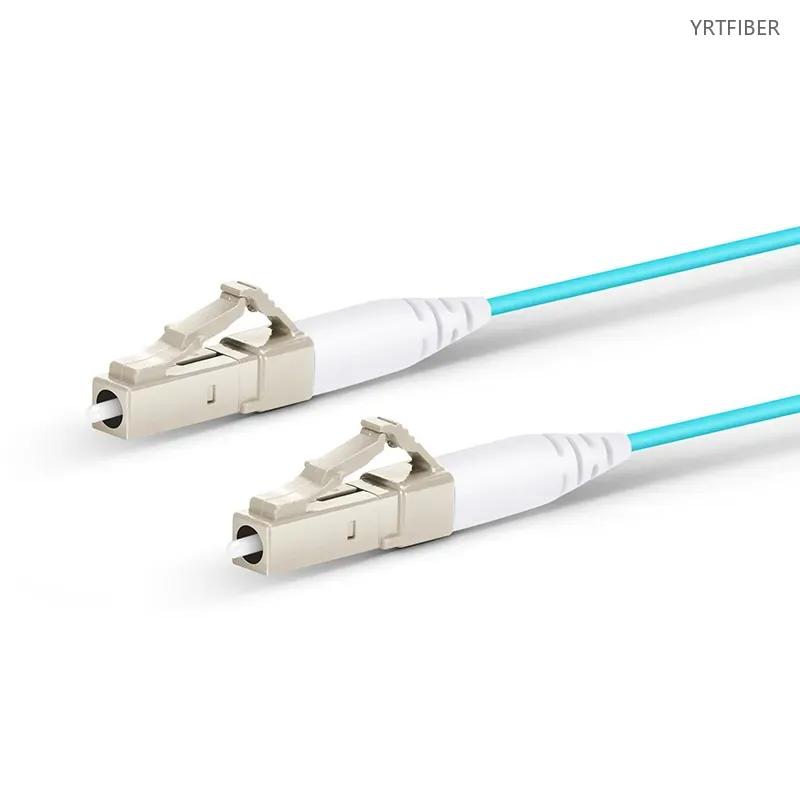

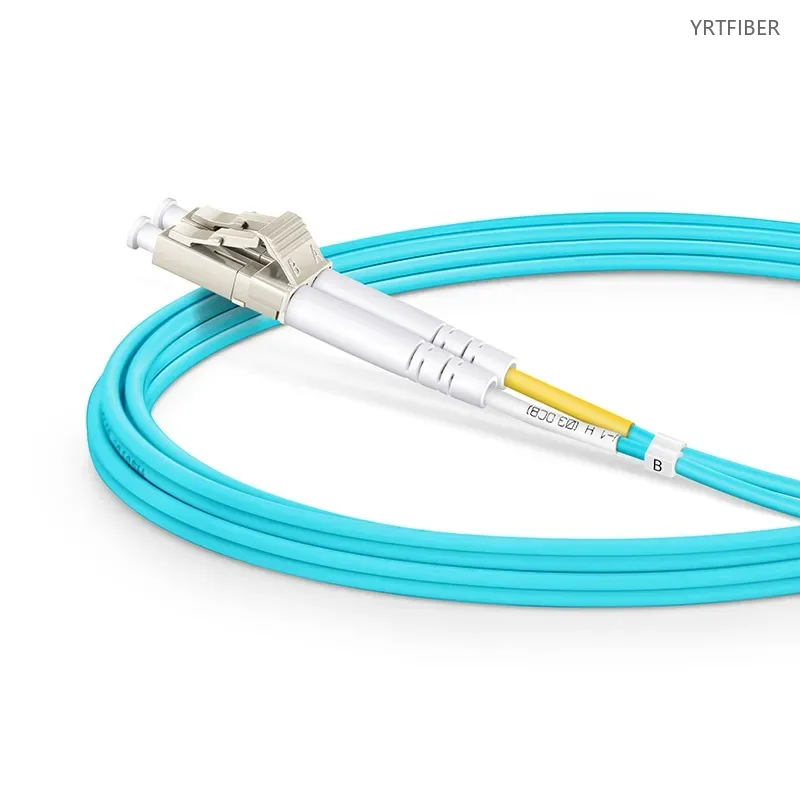

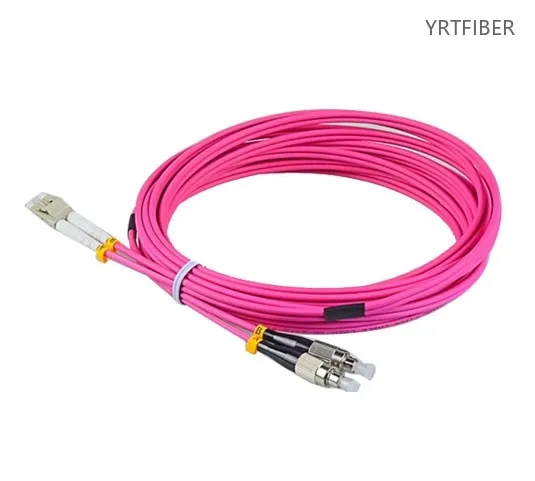

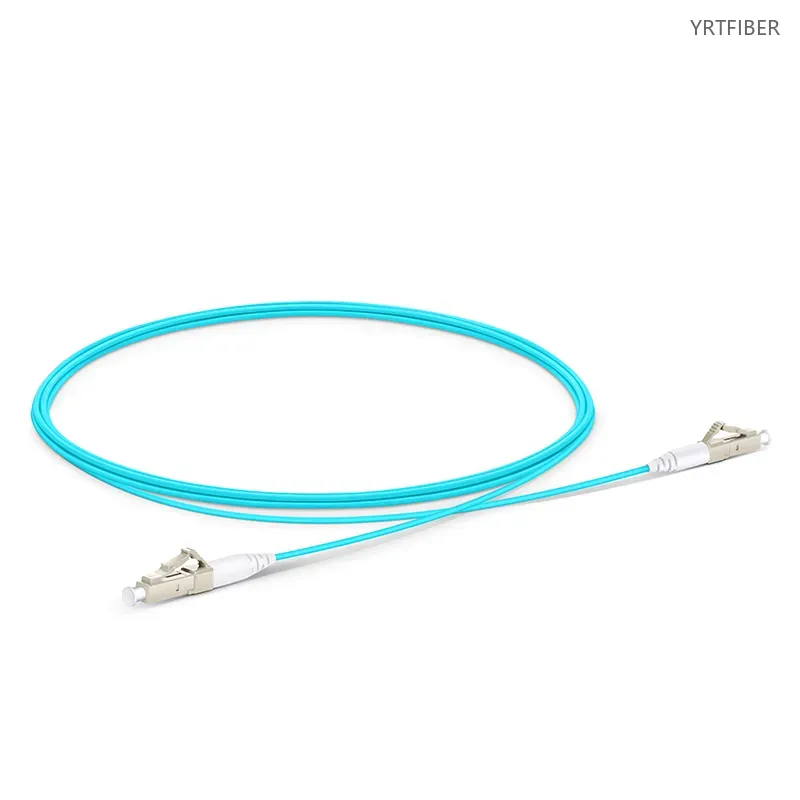

Доступен в симплекс / дуплекс с LC, SC, FC, ST или MPO / MTP.
Варианты курток: ПВХ, ЛСЗХ
Индивидуальные длины, полярность и полировка (UPC / APC) для развертывания plug-and-play.
Что такое многомодовый оптоволоконный патч-корд OM4?
Многомодовый оптоволоконный патч-корд OM4, или оптоволоконная перемычка, представляет собой высокопроизводительный кабель, предназначенный для высокоскоростной оптической передачи в центрах обработки данных и корпоративных сетях. Оптимизированный для передачи VCSEL длиной 850 нм, он поддерживает различные скорости Ethernet и предлагает надежные соединения с малым радиусом действия с такими функциями, как низкие потери при вставке, высокие потери при возврате и настраиваемые параметры для различных приложений и требований безопасности.
Многомодовый патч-корд Параметры спецификации
- Параметры спецификации
- ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Пункт | Патч-корд OM4 (симплексный / дуплексный) | |
|---|---|---|
| Тип волокна | Многомодовый OM4 (50 / 125) | |
| Материал куртки | ЛСЖ / ПВК | |
| Тип разъема | СК / ФК / ЛК / СТ, АПК / УПК | |
| Материалы Ferrule | Керамический | |
| Размер кабеля | 2.0мм, 3.0мм | |

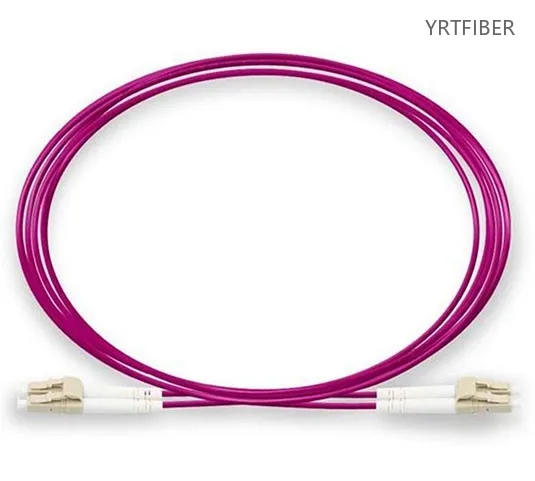

| Цвет кабеля | Вайолет | |
| Тестирование длин волн | 850±30 / 1300±30nm | |
| Вносимая потеря (дБ) | ≤ 0,3 дБ | |
| Возвращенная потеря (дБ) | ≥ 35дБ | |
| Рабочая температура (C) | -10К ~ + 70К | |
| Температура хранения (C) | -40К ~ + 85К | |
| Посылка | Поли сумка | |

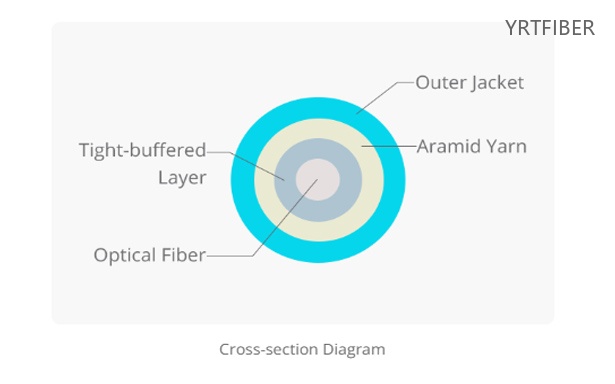

Структура и состав продукта
Ядро волокна и облицовка: волокно 50 / 125 мкм OM4, оптимизированное для высокоскоростной передачи 850 нм на базе VCSEL.

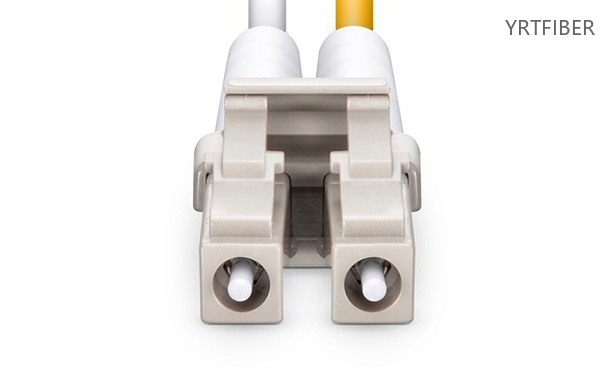

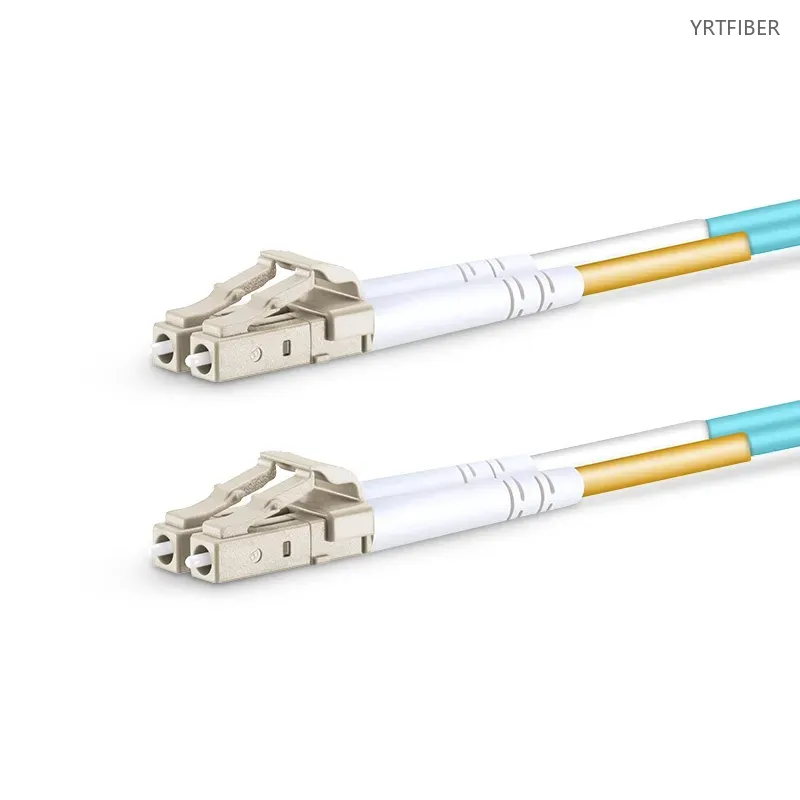

Разъемы: доступны в типах LC, SC, FC, ST или MPO / MTP, заводская полировка для низких вносимых потерь и высоких возвратных потерь.
Наружная куртка: ПВХ (общий), LSZH (пожаробезопасный) (для помещений для обработки воздуха) в соответствии с различными нормами безопасности.

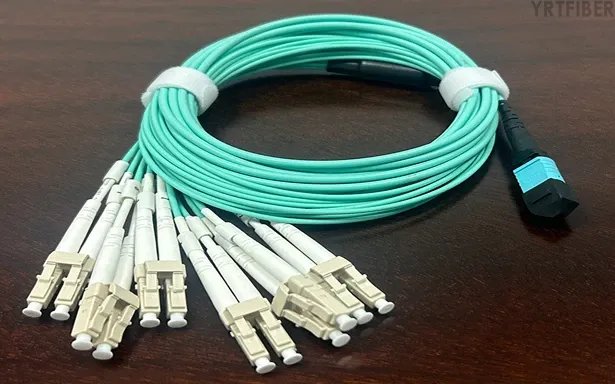

8x LC многомодовый (OM4) Breakout волоконно-оптические патч-корды
Преимущества Многомодовый патч-корд
Высокоскоростная способность передачи
Многорежимные оптоволоконные патч-корды OM4 разработаны для поддержки высокоскоростных стандартов Ethernet, таких как 10G / 25G / 40G / 100G. Это делает их идеальными для приложений с интенсивным использованием данных в современных центрах обработки данных и корпоративных сетях, где быстрая передача данных имеет решающее значение для бесперебойной работы.
Оптимизировано для передачи 850 нм VCSEL
Благодаря конструкции оптоволокна 50 / 125 мкм OM4 специально оптимизирован для передачи VCSEL длиной 850 нм. Это обеспечивает надежную короткодействующую связь, позволяющую эффективно передавать данные на расстояния до ~ 550 м при 10 ГбЭ и ~ 150 м при 40 / 100 ГбЭ (с системами MPO / MTP), что необходимо для высокопроизводительных приложений центров обработки данных и корпоративных ЛВС.
Стабильная оптическая производительность
Благодаря низким вставным потерям и высоким возвратным потерям, а также отполированным разъемам, патч-корды OM4 обеспечивают стабильную оптическую производительность. Это сводит к минимуму деградацию сигнала и обеспечивает точную передачу данных даже в условиях высокой плотности и высокой пропускной способности сети.
Универсальные варианты разъемов и курток
Наличие различных типов разъемов (LC, SC, FC, ST, MPO / MTP) и материалов оболочки (PVC, LSZH) делает патч-корды OM4 адаптируемыми к различным сетевым настройкам и требованиям безопасности. Например, в центре обработки данных с кабелем высокой плотности можно использовать разъемы LC, в то время как в пожарочувствительной зоне предпочтительны куртки LSZH.
Инженерные приложения Многомодовый патч-корд
Центры обработки данных
В центрах обработки данных многорежимные оптоволоконные патч-корды OM4 используются для подключения серверов, коммутаторов и устройств хранения данных. Их высокоскоростные возможности передачи и поддержка коротких линий связи делают их идеальными для обеспечения быстрой передачи данных в рамках инфраструктуры центра обработки данных, обеспечивая бесперебойную работу приложений с интенсивным использованием данных.
Сети хранения данных (SAN)
В сетях SAN, где важна высокоскоростная и надежная передача данных между устройствами хранения и серверами, патч-корды OM4 играют жизненно важную роль. Их способность поддерживать приложения с высокой пропускной способностью и соединения с коротким радиусом действия обеспечивает эффективное хранение и извлечение данных.
Корпоративные локальные сети (LAN)
Корпоративные локальные сети извлекают выгоду из высокоскоростных возможностей патч-кордов OM4 и стабильной оптической производительности. Их можно использовать для подключения сетевого оборудования различных отделов, что обеспечивает бесперебойную связь и обмен данными в корпоративной сети.
Доставка и упаковка
Сравнение продуктов：
OM4 Многомодовый оптоволоконный патч-корд против OM3 Многомодный оптоволоконный патч-корд
| Особенность / Размер | Многомодовый патч-корд | Многомодовый патч-корд |
|---|---|---|
| Ядр волокна и облицовка | Оба имеют ядро 50 / 125 мкм - обшивку. OM4 оптимизировал модальную полосу пропускания для лучшей производительности VCSEL 850 нм. | сердечник 50 / 125 мкм - облицовка, но OM3 имеет более низкую модальную полосу пропускания по сравнению с OM4 при 850 нм. |
| Поддерживаемые скорости и расстояния | Поддерживает Ethernet 10G / 25G / 40G / 100G. До ~ 550 м при 10 Гбит / с и ~ 150 м при 40 / 100 Гбит / с (с системами MPO / MTP). | Поддерживает 10G Ethernet. До ~ 300 м при 10 ГбЭ и более коротких расстояниях на более высоких скоростях, таких как 40 / 100 ГбЭ, по сравнению с OM4. |
| Оптическая производительность | Более низкие вносимые потери и более высокие возвратные потери, обеспечивая более стабильную работу для высокоскоростных приложений. | Хорошие оптические характеристики, но не такие оптимизированные, как OM4 для высокоскоростных, длинноволновых и коротковолновых приложений. |
| Опции разъема и куртки | Доступный в симплекс или дуплекс с терминами LC, SC, FC, ST или MPO / MTP. Поставляется в ПВХ, LSZH | Аналогичные варианты разъема и оболочки, но в некоторых случаях OM4 может предложить большую гибкость из-за более высоких требований к производительности. |
| Стоимость (относительная) | Как правило, немного дороже из-за его более высоких возможностей производительности и оптимизированного дизайна для высокоскоростных приложений. | Относительно более экономично - эффективно, подходит для приложений, где не требуются самые высокие скорости и расстояния. |
| Типичные применения | Центры обработки данных, сети SAN и корпоративные сети с требованиями к высокой скорости и пропускной способности, такие как приложения Ethernet 40G / 100G. | Используется в дата-центрах и корпоративных сетях, где достаточно 10G Ethernet, а рентабельность является приоритетом. |
Многомодовый патч-корд Руководство по выбору
При выборе между многомодовым оптоволоконным патч-кордом OM4 и OM3 необходимо учитывать несколько факторов. Если вашему приложению требуются высокоскоростные соединения Ethernet, такие как 25G, 40G или 100G, или если вам требуется более короткие расстояния при 10G (до ~ 550 м), OM4 является лучшим выбором. Его оптимизированная модальная пропускная способность для передачи VCSEL длиной 850 нм и превосходная оптическая производительность (более низкие потери при вставке и более высокие потери при возврате) делают его подходящим для приложений с интенсивной обработкой данных в современных центрах обработки данных и высокопроизводительных корпоративных сетях.
Однако, если вашей сети требуется только 10G Ethernet, а рентабельность является важным фактором, OM3 может быть более подходящим вариантом. Он по-прежнему обеспечивает надежную производительность для многих приложений центров обработки данных и корпоративных локальных сетей, но при более низкой стоимости. OM3 также является хорошим выбором для приложений, где расстояния на более высоких скоростях не так важны, как в оптимизированных сценариях OM4.
Параметры - Best Fit
| Параметр | Лучший Fit |
|---|---|
| 25G / 40G / 100G Ethernet приложения | ОМ4 |
| 10G Ethernet с расстоянием до ~ 550 м | ОМ4 |
| Экономически чувствительные приложения 10G Ethernet | ОМ3 |
| Центры обработки данных и корпоративные сети с высокими требованиями к пропускной способности | ОМ4 |
| Центры обработки данных и корпоративные сети, где достаточно 10G Ethernet, а стоимость является фактором | ОМ3 |
Смешанное руководство по развертыванию:
В тех случаях, когда сеть имеет сочетание высокоскоростных и низкоскоростных требований, OM4 можно использовать для высокоскоростных секций (таких как соединения между серверами и коммутаторами для приложений 40G / 100G), в то время как OM3 можно использовать для менее требовательных подключений (например, подключения пользовательских устройств общего назначения на 10G). Этот подход позволяет экономически эффективное развертывание при одновременном удовлетворении потребностей в производительности различных частей сети.
Installation Instructions of OM4 fiber patch cord
Pre - installation Inspection: Visually inspect the OM4 multimode fiber patch cord. Check the outer jacket for any signs of damage like cuts, abrasions, or kinks. Examine the connectors; they should be clean, and the locking mechanisms (if applicable) should be in good working condition.
Connector Cleaning: Use a lint - free cleaning swab dipped in isopropyl alcohol. Gently wipe the end - face of the connector ferrule in a circular motion. For APC - polished connectors (if present), wipe along the angled surface. After cleaning, use a dry swab to remove any remaining moisture.
Connection: Align the key on the connector with the keyway in the adapter or device port. For push - pull connectors (e.g., LC, SC), gently insert and push until you hear or feel a click indicating a secure connection. For threaded connectors (e.g., FC), start threading slowly to avoid cross - threading and tighten until secure.
Cable Routing and Management: Route the patch cord, maintaining the minimum bending radius. For OM4 fiber, it is typically around 10 times the diameter of the cable. Use cable ties, trays, or clips to secure the cord in place, keeping it organized and preventing accidental pulling or damage.
Post - installation Testing: After installation, use an optical power meter to measure the insertion loss. Compare the measured value with the specified insertion loss for the OM4 patch cord. If the measured value is significantly higher, re - check the connections, clean the connectors if necessary, and inspect the cable for any hidden damage.
Скачать каталог продукции YRTFIBER
Фабрика Real Shot
Современные производственные мощности
Наш безпыльный цех площадью 60,000 м2 оснащен более чем 21 автоматизированными производственными линиями как для одноядерных, так и для патч-кордов MPO. Ключевое оборудование включает высокоточные резцы волокна (допуск: ±0,08 мм), автоматические оконечные машины FLC и системы УФ-отверждения. Эта настройка позволяет ежедневно выводить тысячи разъемов, сохраняя при этом неизменное качество.
Прецизионный основной процесс производства
Процесс начинается с микро-допуском резки (допуск торцевого угла: ±0.5) и шестиосевого сращивания (отклонение сердечника ≤1 мкм). После многослойной оболочки с LSZH материалы ПВХ, соединители проходят автоматическую полировку для отделки ПК, UPC или APC. Линия достигает до 7000 соединителей за 11-часовую смену.
Строгое обеспечение качества и тестирование
Каждый патч-корд подвергается 100% проверке, включая интерферометрический анализ торцевой поверхности (400-кратное увеличение), автоматическое обнаружение загрязнения и тестирование потерь вставки / возврата через OTDR. Кроме того, образцы окружающей среды должны пройти тесты температуры, влажности и силы натяжения в соответствии со стандартами IEC / TIA.
Часто задаваемые вопросы и быстрый запрос
Многомодовый патч-корд FAQ
К1: Что волокно ОМ4 используемое для?
A1: Волокно OM4 оптимизировано для высокоскоростной передачи данных, поддерживая до 100 Гбит / с на коротких расстояниях.
Q2: Каково максимальное расстояние передачи для патч-кордов OM4?
A2: OM4 может достигать 150 метров при 40 Гбит / с и 100 метров при 100 Гбит / с (с использованием VCSEL).
К3: Которые соединители доступны для перемычек ОМ4?
A3: соединители LC, SC, FC, ST доступны в симплексной или дуплексной форме.
Q4: Могу ли я запросить пользовательскую длину и тип куртки?
А4: Да, длины и куртки (ЛСЗХ, ПВК) можно подгонять в проект.
Q5: Является ли OM4 обратно совместимым с системами OM3 и OM2?
A5: Да, OM4 обратно совместим с OM3 / OM2. но производительность зависит от конфигурации системы.
В чем основное различие между OM4 и OM3 с точки зрения производительности?
Основное различие заключается в поддерживаемых скоростях и расстояниях. OM4 имеет более высокую модальную полосу пропускания, оптимизированную для 850 нм VCSEL, что обеспечивает поддержку сетей Ethernet 25G / 40G / 100G и более длинных расстояний на 10 Гбит по сравнению с OM3. OM4 также имеет более низкие вносимые потери и более высокие возвратные потери, обеспечивая более стабильную работу для высокоскоростных приложений.
Можно ли использовать OM4 в сети Ethernet 10G?
Да, OM4 хорошо подходит для сетей Ethernet 10G. Он может поддерживать расстояния до ~ 550 м при 10G, предлагая большую гибкость в дизайне сети по сравнению с OM3, который имеет меньшую дальность действия при той же скорости.
Почему OM4 дороже OM3?
OM4 дороже, потому что он предназначен для высокоскоростных приложений. Он требует более точных производственных процессов для достижения оптимизированной модальной полосы пропускания и превосходных оптических характеристик, что способствует его более высокой стоимости.
