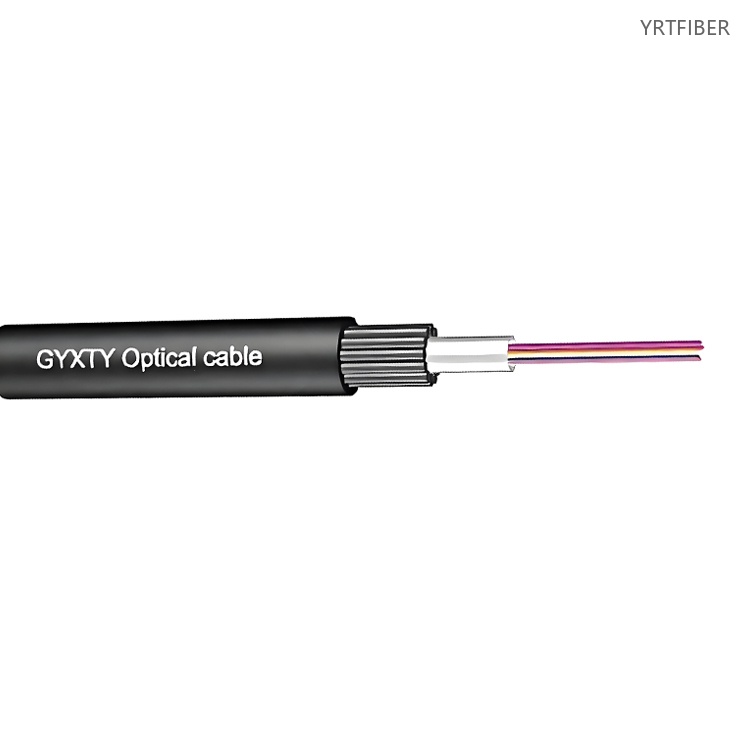

Cable de fibra óptica sin blindaje GYXTY | Tubo suelto central | G.652D / G.655 | Cable ligero para exteriores
Buenas propiedades mecánicas, buena resistencia a altas temperaturas.
Carcasa suelta de alta resistencia, resistente a la hidrólisis.
Relleno especial de tripa, que juega un papel clave en la protección de las fibras ópticas
Anti-extrusión, buena flexibilidad.
Dos cables paralelos aseguran la resistencia a la tracción del cable.
Peso ligero, diámetro pequeño, fácil instalación.
¿Qué es el cable óptico de tubo suelto central sin blindaje GYXTY?
El GYXTY es un cable óptico de tubo suelto central sin blindaje que incorpora una fibra monomodo G.652D alojada en un compuesto especial de bloqueo de agua lleno de con tubo suelto de alto módulo para proporcionar una protección crítica de la fibra. Dos alambres de acero paralelos incrustados junto al tubo garantizan una excelente resistencia a la tracción, mientras que el diseño general liviano y de pequeño diámetro y la funda de PE brindan una flexibilidad excepcional, resistencia al aplastamiento y facilidad de instalación. El cable también ofrece una buena resistencia a altas temperaturas y un rendimiento mecánico confiable tanto para aplicaciones en exteriores como en interiores.
Cable de fibra óptica sin blindaje GYXTY Parámetros de especificación
- Parámetros de especificación
- CARACTERÍSTICAS ÓPTICAS
Propiedades pticas
| G.652 | G.655 | 50 / 125 micras | 62.5/125 um | ||
| Atenuación (+ 20 ℃) | @ 850nm | ≤ 3,0 dB / km | ≤ 3,0 dB / km | ||
| @ 1300nm | ≤ 1,0 dB / km | ≤ 1,0 dB / km | |||
| @ 1310nm | ≤ 0,36 dB / km | ≤ 0,40 dB / km | |||
| @ 1550nm | ≤ 0,22 dB / km | ≤ 0,23dB / km | |||
| Ancho de banda (Clase A) | @ 850nm | ≥ 500 MHz · km | ≥ 200 MHz · km | ||
| @ 1300nm | ≥ 1000 MHz · km | ≥ 600 MHz · km | |||
| Apertura numérica | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||
| Longitud de onda de corte de cable | ≤ 1260nm | ≤ 1480nm | |||
| Temperatura de almacenamiento / funcionamiento | -40℃ ~+70℃ | ||||
Technical Parámetros
| Modelo | Recuento De Fibras | Diámetro exterior (mm) | Peso (kg / km) | Resistencia a la tracción Largo / Corto plazo N | Resistencia al aplastamiento N / 100mm | Radio de Flexión Estático / Dinámico mm |
| GYXTY-4 | 4 | 8.0 | 75 | 600/1500 | 1000/3000 | 10D / 20D |
| GYXTY-6 | 6 | 8.0 | 85 | 600/1500 | 1000/3000 | 10D / 20D |
| GYXTY-8 | 8 | 8.0 | 95 | 600/1500 | 1000/3000 | 10D / 20D |
| GYXTY-12 | 12 | 8.0 | 105 | 600/1500 | 1000/3000 | 10D / 20D |

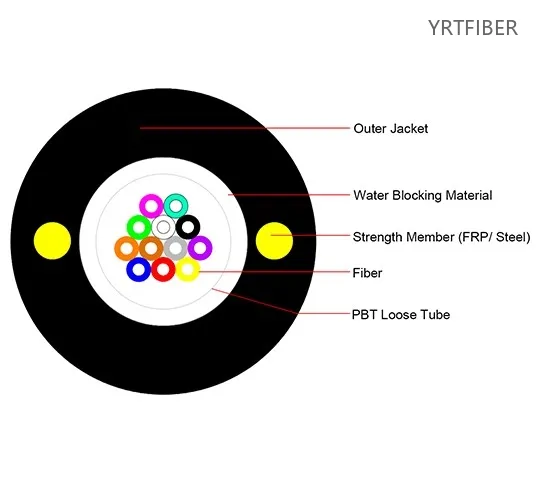

Estructura y Composición del Producto
Tubo suelto: un tubo de plástico PBT que aloja la fibra óptica, protegiéndola de la tensión externa mientras permite el movimiento libre.
Fibra de color: una fibra óptica G.652D con un recubrimiento codificado por colores para una fácil identificación durante el empalme y el parche.
Fibra de gelatina: un gel tixotrópico que llena el tubo suelto, que amortigua la fibra y evita la entrada de agua.
Alambre de acero: dos alambres de acero paralelos que actúan como los miembros de resistencia principales para proporcionar resistencia a la tracción y al aplastamiento.
Funda exterior: una cubierta de polietileno (PE) que protege todo el cable de daños ambientales y abrasión mecánica.
Cinta de bloqueo de agua: una cinta envuelta alrededor del núcleo del cable que se hincha al entrar en contacto con con agua, sellando el cable radialmente contra la humedad.
Vitta (Periférico): Hilos hinchables con agua colocados debajo de la funda o en intersticios para bloquear cualquier agua que pueda penetrar en la chaqueta.
Beneficios de Cable de fibra óptica sin blindaje GYXTY
1. Excelente Resistencia Mecánica y Flexibilidad
El cable proporciona un rendimiento mecánico robusto con alta resistencia a la tracción entregada por dos alambres paralelos de acero (o FRP). Su diseño resiste el aplastamiento mientras mantiene una buena flexibilidad, lo que le permite manejar curvas cerradas y estrés físico durante y después de la instalación.
2. Tubo suelto resistente a altas temperaturas y a prueba de hidrólisis
Soporta temperaturas elevadas sin degradación del rendimiento, y el tubo suelto de PBT de alta resistencia es específicamente resistente a la hidrólisis. Esto asegura que el cable permanezca confiable en ambientes húmedos o al aire libre durante una larga vida útil.
3. Protección de fibra crítica con Compuesto de relleno especial
El tubo suelto está lleno con de un compuesto especial que amortigua y aísla de forma segura la fibra de la humedad, la vibración y los golpes mecánicos. Este relleno juega un papel clave en la preservación de la integridad de la fibra óptica y la estabilidad de la señal a largo plazo.
4. Ligero, compacto y fácil de instalar
Su pequeño diámetro y peso ligero hacen que el cable sea excepcionalmente fácil de manejar, tirar y encajar en conductos o bandejas congestionados. Estos atributos reducen el tiempo de instalación, la mano de obra y los requisitos de espacio.
Aplicaciones de Ingeniería Cable de fibra óptica sin blindaje GYXTY
Cableado Vertical Backbone en Edificios
El cable GYXTY presenta un diámetro pequeño y una construcción totalmente dieléctrica, lo que le permite amarrarse fácilmente a las bandejas de cables en elevadores de corriente débil de edificios de gran altura, lo que ahorra significativamente espacio en las bandejas.
La estructura central de tubo suelto proporciona una resistencia confiable al aplastamiento, brindando conexiones estables entre los marcos de distribución del piso cuando se combina con con una chaqueta ignífuga.
Instalación de caída secundaria FTTH
En el segmento oculto desde la caja de distribución de fibra del pasillo hasta el panel de red doméstica, el excelente rendimiento de curvatura de GYXTY permite un enrutamiento flexible a lo largo de rodapiés y marcos de puertas sin comprometer la estética interior.
El diseño ligero y no blindado permite a un solo técnico completar la tracción del conducto, mientras que la estructura totalmente dieléctrica elimina inherentemente los riesgos de rayos y los requisitos de puesta a tierra, simplificando la construcción de caída.
Soplado de cables de microductos en conductos de comunicación urbana
En redes de tuberías municipales con recursos de conductos congestionados, el cable GYXTY de pequeña dimensión se adapta perfectamente a los haces de microductos, lo que permite instalaciones de soplado de una sola toma que superan los 1.000 metros utilizando una máquina de chorro de cables.
El tubo suelto central libera uniformemente el exceso de longitud de la fibra, compensando eficazmente la deformación térmica de la tubería y asegurando una transmisión de baja atenuación durante la vida útil de la fibra.
Interconexión Intra-Fila de Corto Alcance en Centros de Datos
Dentro de las zonas de parcheo de gabinetes de alta densidad, la naturaleza ligera y flexible de GYXTY permite un despliegue de corte a medida, adaptándose sin problemas a la gestión de cables dentro de pasillos fríos / calientes contenidos.
Cuando se especifica con una chaqueta LSZH, cumple con los requisitos de retardante de llama y cero halógeno de bajo humo en interiores; el diseño no blindado facilita la terminación, soportando directamente el montaje rápido de conectores para interfaces LC / SC.
Envío y embalaje
Packaging Requisitos:
- 1: Todos los cables se enrollarán en carretes de madera tratados que no se puedan devolver
- 2: Los extremos del cable deben estar firmemente asegurados al carrete y protegidos con waterproof tapas retráctiles
- 3: Cada carrete debe incluir:
Una capa exterior protectora de envoltura de plástico
Refuerzo de listones de madera para garantizar la estabilidad.
Al menos 1 metro de extremo de cable libre reservado para pruebas
Una longitud de carrete estándar de 3000 mm (con una tolerancia permitida de ± 2%)
Identificación del cable:
La chaqueta exterior debe mostrar:
- 1, Numeración secuencial única cada 1m (+ 1% de varianza permitida)
- 2, Marcas adicionales repetidas a intervalos de 1 m que muestran:
Código de producto y recuento de fibra
Identificación del fabricante
Fecha de producción (mes / año)
Longitud total del cable
Standard Dimensiones del embalaje:
| Length | Container | Size (L×W×H) | Net Mass | Total Mass |
|---|---|---|---|---|
| 2 km | Carrete de madera | 90 × 75 × 90 cm | 156 kg | 220 kg |
| 3 km | Carrete de madera | 100 × 68 × 100 cm | 240 kg | 280 kg |
| 4 km | Carrete de madera | 109 × 75 × 109 cm | 300 kg | 368 kg |
| 5 km | Carrete de madera | 129 × 72 × 129 cm | 400 kg | 480 kg |
Technical Referencia:
- 1, diámetro del cable estándar: 10,0 mm
- 2, Distancia máxima de span: 100 m
- 3, Póngase en contacto con el equipo de ventas para obtener especificaciones técnicas completas.
Estándares de marcado de carrete:
Las marcas permanentes (altura mínima de 25-30 mm) deben aparecer en ambos lados de cada carrete:
- 1 。 Nombre de la empresa y marca registrada
- 2, Longitud del cable incluida
- 3, Especificaciones del cable (tipo / recuento de fibra)
- 4, Orientación de bobinado
- 5, Medidas de peso (bruto / neto)
Nota: Todos los materiales de embalaje de madera deben someterse a un tratamiento de fumigación adecuado antes de su uso.
Comparación de productos：
GYXTY VS GYXTW VS GYTS
| Característica / Dimensión | GYXTY (tubo central, sin armadura) | GYXTW (tubo central, armadura de cinta de acero) | GYTS (trenzado, armadura de cinta de acero) |
|---|---|---|---|
| Características Estructurales | Tubo suelto central con de agua gel bloqueador; dos alambres de acero paralelos como miembros de resistencia; Funda exterior de PE (sin armadura de cinta metálica). | Tubo suelto central con de agua gel bloqueador; dos alambres de acero paralelos; una capa de cinta de acero PSP envuelta longitudinalmente; Funda exterior de PE. | Tubos sueltos trenzados alrededor de un miembro de resistencia de metal central; relleno de bloqueo de agua; armadura de cinta de acero corrugado (PSP); Funda exterior de PE. |
| Aplicaciones Típicas | Aéreo (con cable de mensajero separado), conducto (protección de luz). Adecuado para redes de acceso, enlaces de corta distancia, transición interior exterior (entierro no directo). | Aéreo (con mensajero), conducto, entierro directo ligero (con cuidado). Redes de acceso, FTTH, enlaces al aire libre de bajo núcleo. | Aéreo (con mensajero), ducto, entierro directo. Núcleo / redes metropolitanas, líneas troncales, entornos hostiles que necesitan alta resistencia al aplastamiento. |
| Capacidad del núcleo de fibra | 2-12 núcleos (hasta 24 núcleos en algunos diseños) | 2-12 núcleos (hasta 24 núcleos) | 2-288 núcleos (o más) |
| Pros en Ingeniería | Ligero, de pequeño diámetro, bajo costo, fácil manejo en conductos. Simple pelado y terminación. | Compacto, buena resistencia al aplastamiento de la cinta de acero, mejor barrera contra la humedad que GYXTY, sigue siendo relativamente fácil de instalar. | Alta resistencia a la tracción y al aplastamiento, excelente protección mecánica y ambiental, adecuada para entierro directo y terreno rocoso, gran capacidad de recuento de fibra. |
| Contras en Ingeniería | Sin armadura: débil contra el ataque de roedores y la presión lateral. No apto para entierro directo o duro estrés mecánico al aire libre. Requiere conducto o mensajero. | Más pesado y rígido que GYXTY; la cinta de acero puede corroerse si el recubrimiento está dañado; recuento limitado de núcleos. | Más pesado, de mayor diámetro, más rígido, de mayor coste de material, mantenimiento más complejo a mitad de tramo. |
| Costo (Relativo) | Más bajo: sin blindaje lo hace muy económico para conductos protegidos o aplicaciones aéreas con recuentos de núcleos bajos. | De bajo a medio: la cinta de acero agrega un costo modesto; sigue siendo económico para la capa de acceso. | El blindaje de acero medio y el diseño trenzado aumentan el costo, pero tienen un buen valor para las líneas troncales de alto rendimiento. |
| Dificultad De Mantenimiento | Bajo: fácil acceso y empalme, pero vulnerable a daños externos (necesita una inspección regular de roedores / daños por impacto). | La protección baja - moderada reduce la tasa de fallas; estructura simple para reparaciones. | Moderado: el blindaje más pesado dificulta el acceso; requiere un control cuidadoso de la corrosión en los puntos de corte. |
| Rango de temperatura | -40C a + 70C | -40C a + 70C | -40C a + 70C |
Cable de fibra óptica sin blindaje GYXTY Guía de selección
Guía de instalación de cables GYXTY
Inspección de preinstalación
: Revise la funda exterior de PE en busca de daños, verifique la continuidad de la fibra con una OTDR o fuente de luz, y asegúrese de que todas las marcas de los cables coincidan con la especificación.
Radio Mínimo De Flexión:
Mantener un radio de flexión dinámico de al menos 20 veces el diámetro exterior del cable durante la tracción, y un radio estático de al menos 10 veces el diámetro después de la fijación.
Tensión máxima de tracción:
No exceda el límite de tensión especificado por el fabricante (típicamente 600-800 N a corto plazo). Utilice siempre un ojo de tracción giratorio o una empuñadura de tracción unida a los miembros de resistencia para evitar torcer el núcleo del cable.
Manejo y desenredo:
Desenrolle el cable de un tambor de cable con un soporte de pago adecuado. Mantenga el cable recto y libre de torceduras, nudos o fuerzas de aplastamiento; nunca tire directamente de los bordes afilados sin rodillos o guías protectores.
Instalación de conductos y conductos:
Lubrique el conducto con un lubricante de tracción de cables compatible con PE. Para soplar microductos, use una máquina de chorro de cables con aire comprimido regulado, asegurándose de que el conducto esté limpio y sin obstáculos de antemano.
Instalación vertical:
Asegure el cable a intervalos de 1 a 1,5 metros en bandejas o elevadores verticales. Los dos alambres de acero paralelos proporcionan un soporte adecuado, pero evitan colgar longitudes que superen la tensión especificada a largo plazo.
Condiciones de temperatura:
Instale solo cuando la temperatura ambiente sea superior a -5 C (rango de operación del cable - 40 C a + 70 C). Permita que el cable se aclimezca al medio ambiente si se ha almacenado en frío extremo.
Integridad del bloqueo de agua:
La cinta de bloqueo de agua y los hilos se activan con la humedad; una vez desprecintado, nunca exponga los extremos de los cables a la lluvia o al agua estancada. Siempre cubra los extremos de los cables sin terminar con tapas de los extremos termorretráctiles.
Desmontaje y Terminación:
Use una herramienta adecuada para pelar a la mitad o al final. Retire la funda de PE y la cinta bloqueadora de agua con cuidado, luego limpie la gelatina de relleno del tubo suelto y las toallitas solventes aprobadas por las fibras con antes de empalmar.
Almacenamiento:
Guarde los tambores de cable en un lugar seco y cubierto, en posición vertical sobre sus bridas, con los extremos del cable sellados. Protéjase de la luz solar directa prolongada y el impacto mecánico.
Descarga el catálogo de productos de YRTFIBER
Disparo Real De Fábrica
Líneas Avanzadas De Fabricación
Los sistemas de producción de vanguardia y totalmente automatizados definen nuestras instalaciones, integrando a la perfección la coloración de la fibra óptica, la extrusión de tubos sueltos de alta velocidad, el trenzado de precisión y las líneas avanzadas de doble revestimiento. Cada proceso se controla digitalmente para garantizar una precisión constante a nivel de micras, un rendimiento excepcional y una calidad repetible para cables de fibra óptica de alto rendimiento.
Visión general de la planta de fabricación
Nuestro piso de producción es un modelo de excelencia operativa: un entorno meticulosamente limpio, temperature-controlled y bien organizado. Los principios de diseño Lean y los estrictos protocolos de limpieza minimizan los riesgos de contaminación, lo que refleja nuestra filosofía de fabricación sin defectos y nuestro profundo compromiso con la producción de cables que cumplen con los estándares internacionales más exigentes.
Almacenamiento De Materia Prima
Mantenemos un inventario estratégico y con clima controlado de materias primas de primera calidad: varillas de FRP de alta resistencia, tubos sueltos de PBT, cinta de acero sin estaño y compuestos de PE de alta calidad. Cada envío está sujeto a una rigurosa inspección entrante, lo que garantiza una trazabilidad completa y asegura una cadena de suministro ininterrumpida que admite la fabricación de gran volumen sin compromiso.
Almacén y despacho de fábrica
Nuestro centro de despacho expansivo y administrado sistemáticamente tiene una importante reserva de bobinas de cable frescas de fábrica, todas completamente probadas, etiquetadas y listas para su envío inmediato. Las capacidades logísticas integradas y la gestión inteligente de inventarios nos permiten responder rápidamente a la demanda global, asegurando la entrega a tiempo y la entrega rápida para proyectos de cualquier escala.
Preguntas Frecuentes y Consulta Rápida
Cable de fibra óptica sin blindaje GYXTY FAQ
1. ¿Para qué se utiliza el cable de fibra óptica GYXTY?
GYXTY es un
Cable de fibra óptica ligero sin blindaje
con un tubo suelto central. Es ideal para
Instalaciones aéreas o de conductos
Donde no se requiere una alta protección mecánica.
2. ¿Cuál es la estructura del cable?
Este cable consta de
Un solo tubo suelto central
Gel bloqueador con de agua relleno y reforzado con
Dos alambres de acero paralelos
En ambos lados para una resistencia a la tracción básica. Tiene un
Vaina exterior de polietileno
Para la protección del medio ambiente.
3. ¿Qué tipos de fibra son compatibles?
El cable admite
Fibras monomodo G.652D y G.655
, que son ampliamente utilizados en redes de acceso, líneas de telecomunicaciones y despliegues de FTTx debido a su baja atenuación y alto rendimiento de transmisión.
4. ¿Es GYXTY adecuado para la instalación aérea?
Sí. Gracias a su
Peso ligero y estructura simple.
, GYXTY es adecuado para espacios cortos
Instalaciones aéreas
, como la comunicación de polo a polo en redes urbanas o rurales.
5. ¿Cuáles son las aplicaciones típicas del cable GYXTY?
GYXTY se usa comúnmente en:
Despliegues de fibra aérea
Instalaciones de conductos o conductos
Redes de acceso FTTH / FTTx
Entornos con estrés mecánico mínimo
