Pemisah Gentian ABS 1x4 Tersuai - Penyambung SC / LC / FC / ST (UPC / APC)
Penyesuaian Penyambung: Pilih daripada penyambung SC / LC / FC / ST dengan pengilat UPC atau APC
Pemisahan Ketepatan: Teknologi PLC memastikan nisbah pemisahan 14 seragam
Prestasi Dioptimumkan: Kehilangan sisipan rendah (≤7.2dB) dan PDL (≤0.3dB)
Perumahan Teguh: Kepungan ABS menyediakan rintangan habuk / air
Keserasian Luas: Julat panjang gelombang 1260 ~ 1650nm pada gentian mod tunggal
Apakah Pemisah Gentian Optik 1x4 ABS
Pemisah Gentian Optik ABS 1x4 ialah peranti yang sangat boleh disesuaikan yang direka untuk pengedaran isyarat optik yang cekap dalam persediaan rangkaian yang pelbagai. Ciri utamanya, berpusat pada penyesuaian, ketepatan dan prestasi, menjadikannya aset berharga dalam rangkaian gentian optik moden.
Pemisah Gentian ABS 1x4 Parameter spesifikasi
- Parameter spesifikasi
- CIRI-CIRI OPTIK
| Pakej | Modul ABS | Konfigurasi | 1x4 |
| Gred Gentian | G.657A1 | Mod | Mod tunggal |
| Penyambung | SC / APC | Nisbah Pisah | Simetri |
| Diameter | 2.0mm | Panjang | 1.5m |
| Kehilangan Sisipan | ≤ 7.4dB | Kerugian Pulangan | ≥ 55dB |
| Keseragaman | ≤ 0.6dB | Arah | ≥ 55dB |
| PDL | ≤ 0.2dB | TDL | ≤ 0.5dB |
| WDL | ≤ 0.3dB | Lebar jalur | 1260 ~ 1650nm |
| Saiz | 10x100x80mm | Suhu | -40 hingga 85C (Op & Stg) |
Struktur & Komposisi Produk
Teras Pemisahan Optik
Teras berasaskan PLC dengan tepat membahagikan isyarat masuk kepada empat keluaran melalui pandu gelombang satah pada substrat, memastikan pengedaran yang sekata dan berkualiti tinggi sambil mengekalkan integriti isyarat.
Penutup ABS
Perumah ABS melindungi teras secara mekanikal dan alam sekitar, dengan bukaan untuk penyambung input / keluaran. Reka bentuk kalis habuk dan airnya menghalang kemasukan bahan cemar yang boleh merendahkan prestasi.
Penyambung dan Kabel Pigtail
Pembahagi termasuk kabel kuncir 2.0mm yang telah ditamatkan dengan penyambung yang dipilih pengguna. Diameter standard ini mengimbangi fleksibiliti penghalaan dan kekuatan mekanikal, manakala penyambung yang dipasang dengan selamat memastikan sambungan optik yang boleh dipercayai.
Faedah daripada Pemisah Gentian ABS 1x4
Penyesuaian Penyambung
Pelbagai jenis penyambung dan pilihan pengilat menawarkan penyepaduan rangkaian yang fleksibel - cth., LC / UPC untuk pusat data berketumpatan tinggi (kehilangan rendah, jarak dekat) dan FC / APC untuk telekom jarak jauh (pantulan belakang diminimumkan). Ini mengelakkan keperluan untuk penyesuai atau kabel semula yang kompleks, membolehkan penggabungan lancar ke dalam infrastruktur sedia ada.
Pemisahan Ketepatan
Teknologi PLC menyediakan nisbah pemisahan 14 yang seragam. Dalam aplikasi FTTH, setiap empat isi rumah menerima kuasa optik yang konsisten dan mencukupi untuk internet, suara dan video berkelajuan tinggi, mengurangkan isu berkaitan isyarat (kelajuan perlahan, sambungan terputus) dan meningkatkan pengalaman pengguna.
Persembahan Dioptimumkan
Kehilangan sisipan yang rendah mengekalkan kuasa isyarat pada jarak jauh, manakala PDL rendah meminimumkan polarisasi - ralat yang disebabkan dalam penghantaran data berkelajuan tinggi. Bersama-sama, mereka memastikan pemindahan data yang boleh dipercayai, berkualiti tinggi, bebas ralat - merentas rangkaian.
Aplikasi Kejuruteraan Pemisah Gentian ABS 1x4
1. FTTH Batu Terakhir
Di FTTH, pembahagi ABS 1x16 bertindak sebagai nod sekunder, mengembangkan satu penyuap kepada 16 pelanggan. Dengan kehilangan ~ 13.5 dB dan saiz padat, ia sesuai dengan penutup dinding dan menyokong jangkauan 20 km di bawah nisbah pecahan 1: 32.
2. Kampus & Perusahaan
Untuk kampus, ia mengedarkan satu gentian kepada 16 bangunan dalam kabinet luar. Beroperasi -40 hingga 85C dengan PDL rendah, ia membolehkan pautan berlebihan dan mengurangkan perkakasan aktif.
3. Pengawasan & Penderiaan
Dalam pengawasan dan penderiaan, ia membahagikan satu pemancar kepada 16 kamera atau kuar OTDR. Padat dan tahan getaran, ia sesuai dengan kabinet tepi jalan, lubang lurang dan tiang jambatan.
4. Kecemasan & Ujian
Untuk kecemasan dan ujian lapangan, ia menghubungkan sumber mudah alih ke 4 titik sementara. Ia juga menghubungkan satu OTDR kepada pelbagai gentian, menyokong 500 + kitaran, dan membolehkan persediaan dan pengambilan pantas.

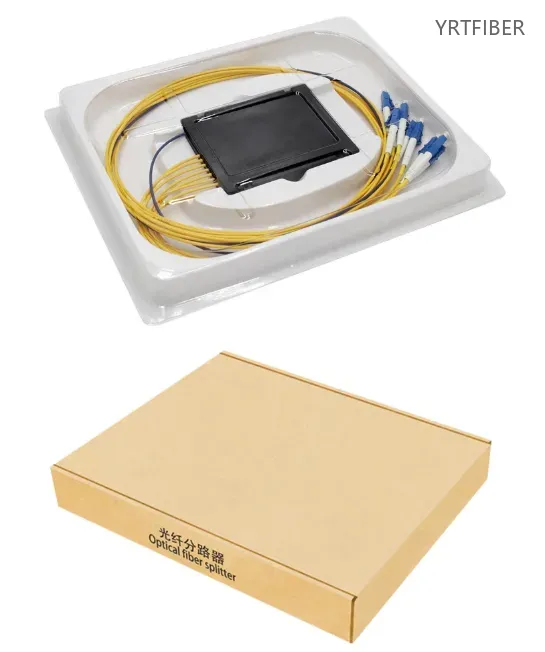

Penghantaran & Pembungkusan
Perbandingan Produk：
| Ciri / Dimensi | 14 Pemisah PLC Kotak ABS | 14 Pemisah PLC Kaset LGX | 14 Pemisah FBT |
|---|---|---|---|
| Teknologi | Litar Gelombang Cahaya Planar (PLC) - pandu gelombang silika pada cip semikonduktor | Litar Gelombang Cahaya Planar (PLC) - teknologi cip yang sama seperti ABS | Tirus Biconikal Bercantum (FBT) - pelbagai gentian bercantum dan diregangkan bersama |
| Perumahan / Pakej | Kotak termoplastik (ABS) ringan | Kaset logam piawai (rangka aluminium atau keluli) | tiub keluli, kotak ABS, atau kandang lain |
| Dimensi Biasa | Padat - biasanya ~ 1008010 mm atau lebih kecil | 1.14 "5.08" 6.10 "(29 129 155 mm) - standard LGX | Padat, serupa dengan ABS tetapi mungkin lebih besar untuk pelbagai peringkat lata |
| Pemasangan / Pemasangan | Fleksibel - mata pengikat atau skru; muat ke dalam kotak FAT / FDB, penutup CTO yang dipasang di tiang | Meluncur ke dalam rak 19 ", bingkai ODF atau penutup LGX pelekap di dinding | Fleksibel - boleh dipasang di pelbagai kandang |
| Antara Muka Panel Hadapan | Biasanya kuncir (0.9mm / 2.0mm / 3.0mm) dengan penyambung pilihan | Port penyesuai LC / SC / FC / ST panel hadapan untuk tampalan mudah | Pigtail atau penyesuai (berbeza mengikut pakej) |
| Aplikasi Biasa | Pengedaran FTTH luar: kotak FAT / FDB, tiang dipasang CTO, ODN luar bandar | Kabel berstruktur dalaman: rak ODF pejabat pusat, kabinet pusat data 19 " | Rangkaian kecil, pemisahan asimetri tersuai, sistem warisan |
| Kehilangan Sisipan (biasa) | ≤ 7.2 dB | ≤ 7.2 dB (cip PLC yang sama) | ~ 7.0 - 8.0 dB (berbeza-beza; kurang seragam daripada PLC) |
| Kerugian Pulangan | ≥ 55 dB | ≥ 55 dB (sama) | ≥ 50 dB (biasanya lebih rendah daripada PLC) |
| Kerugian Bergantung Polarisasi (PDL) | ≤ 0.2 dB | ≤ 0.2 dB (sama) | ≤ 0.45 dB (berlatarkan daripada pelbagai 12 peringkat) |
| Keseragaman Pisah | Cemerlang - walaupun berpecah pada semua keluaran | Cemerlang - sama seperti ABS | Kurang - keseragaman merosot apabila nisbah pecahan meningkat |
| Pilihan Nisbah Pisah | 14 (juga 12, 18, 116, 132, 164) | 14 (juga 12, 18, 116, 132, 164) | 12, 13, 14, 18 (nisbah tersuai mungkin) |
| Kos Relatif | Rendah hingga sederhana - perumahan plastik padat | Lebih tinggi - kaset logam, faktor bentuk serasi rak | Lebih rendah untuk nisbah kecil (12, 14); lebih tinggi untuk 18 + (berlatarkan) |
| Penyelenggaraan & Konfigurasi Semula | Memerlukan pembukaan kandang; kurang selesa untuk perubahan yang kerap | Boleh tukar panas; penggantian modul mudah tanpa mengganggu kabel lain | Berbeza mengikut pakej; kurang fleksibel daripada LGX |
Pemisah Gentian ABS 1x4 Panduan Pemilihan
Pilih 14 Pemisah PLC Kotak ABS apabila:
Menggunakan pengedaran FTTH luar - kotak FAT yang dipasang di tiang, penutup FDB atau terminal CTO.
Ruang adalah terhad dalam kandang luar padat di mana modul plastik kecil lebih mudah untuk dimuatkan.
Pemasangan memerlukan pilihan pemasangan yang fleksibel dan serba guna dengan mata pengikat atau lubang skru.
Penggunaan adalah dalam ODN luar bandar atau pengedaran peringkat jatuh di mana keserasian rak tidak diperlukan.
Belanjawan dikekang - modul ABS biasanya kos kurang daripada kaset LGX logam.
Pilih 14 Pemisah PLC Kaset LGX apabila:
Menggunakan dalam persekitaran kabel berstruktur dalaman seperti pejabat pusat, pusat data atau bilik peralatan telekomunikasi dengan rak 19 inci atau bingkai ODF.
Memerlukan akses panel hadapan untuk tampalan, ujian dan konfigurasi semula yang mudah.
Memerlukan modul boleh tukar panas yang boleh diganti atau dinaik taraf tanpa mengganggu gentian atau kabel bersebelahan.
Menguruskan pemasangan rak berketumpatan tinggi di mana pengurusan kabel yang standard dan profesional adalah kritikal.
Pilih Pemisah 14 FBT hanya apabila:
Nisbah perpecahan tersuai dan bukan standard diperlukan (cth., 13) yang tidak dapat disediakan oleh PLC.
Aplikasi ini ialah rangkaian kecil atau penggunaan jarak dekat di mana keseragaman dan julat suhu yang luas adalah kurang kritikal.
Belanjawan amat terhad untuk nisbah perpecahan yang sangat kecil (12. 14).
Bekerja dengan sistem warisan yang hanya menyokong panjang gelombang tertentu (850nm, 1310nm, 1550nm).
Nota: Untuk pemisahan 14, FBT mungkin menawarkan penjimatan kos, tetapi ia memberikan keseragaman yang lebih lemah, PDL yang lebih tinggi, julat panjang gelombang yang lebih sempit, dan toleransi suhu yang lebih rendah daripada PLC. Untuk penggunaan FTTH medan hijau, PLC adalah pilihan yang disyorkan.
Strategi penggunaan campuran:
Gunakan kaset LGX di pejabat pusat atau pusat pusat data untuk pengurusan berasaskan rak profesional, dan modul ABS di lapangan di titik pengedaran, kabinet yang dipasang di tiang, atau penutup FDB luar. Ini memanfaatkan kekuatan setiap format: modulariti berasaskan rak di dalam rumah, dan padat, pembungkusan tahan cuaca di luar rumah.
Faktor keputusan utama:
| Faktor | Kotak ABS | Kaset LGX | FBT |
|---|---|---|---|
| Terbaik untuk | Kotak FTTH, FAT / FDB / CTO luar | Rak dalaman, ODF, pusat data | Rangkaian kecil, nisbah tersuai |
| Pemasangan | Mata pengikat, skru atau pelekat | Meluncur ke dalam rak 19 "atau penutup LGX | Berbeza-beza |
| Ketumpatan | Lebih tinggi (saiz padat) | Lebih rendah setiap unit rak (jejak yang lebih besar) | Sederhana |
| Penyelenggaraan | Memerlukan pembukaan kandang | Akses hadapan yang boleh ditukar panas | Berbeza-beza |
| Kos | Lebih rendah | Lebih tinggi | Terendah untuk 14 |
| Alam Sekitar | Luaran, tahan cuaca | Iklim dalaman dan terkawal | Terhad |
Arahan Pemasangan (Ringkas)
Pemeriksaan pra-pemasangan
- Periksa kepungan ABS untuk kerosakan yang boleh dilihat (retak, penyok, calar).
- Periksa penyambung: pastikan ferrule bersih dan tiada kecacatan pada pengilat UPC / APC.
- Periksa kuncir 2.0mm untuk kekusutan, luka atau kerosakan fizikal lain.
- Sahkan bahawa label port input / keluaran adalah jelas dan boleh dibaca.
Pemasangan
- Pilih lokasi yang sesuai (kabinet, kepungan pelekap dinding atau panel tampalan).
- Lindungi pembahagi menggunakan lubang / klip pelekap; pastikan lampiran kukuh untuk mengelakkan pergerakan atau getaran.
Sambungan Gentian
- Jajarkan kekunci penyambung gentian mod tunggal masuk dengan alur kunci port input; masukkan dengan kuat sehingga terkunci.
- Ulang untuk setiap empat port keluaran, menyambungkan gentian mod tunggal yang sepadan. Labelkan setiap keluaran dengan jelas untuk pengecaman mudah semasa operasi dan penyelenggaraan.
Ujian
- Ukur kehilangan sisipan pada setiap keluaran dengan meter kuasa optik; sahkan terhadap nilai yang ditentukan (≤7.2 dB).
- Ukur PDL pada setiap keluaran dengan meter PDL; pastikan ia berada dalam had (≤0.3 dB).
- Jika bacaan menyimpang dengan ketara, semak semula sambungan, bersihkan penyambung jika perlu dan periksa pembahagi untuk kerosakan dalaman.
Muat turun Katalog Produk YRTFIBER
Tembakan Sebenar Kilang
1. Persekitaran Pengeluaran Lanjutan
Bengkel kalis habuk 60000 m² kami menempatkan 21 + talian automatik untuk kord tampalan teras tunggal dan MPO, dilengkapi dengan pemotong berketepatan tinggi (±0.08 mm), penamat FLC dan sistem UV. Penyepaduan MES memastikan pengeluaran harian yang konsisten bagi beribu-ribu penyambung dengan kebolehkesanan penuh.
2. Mikro - Pemasangan Teras Ketepatan
Pemasangan teras bermula dengan pemotongan muka akhir (±0.5) dan penyambungan gabungan enam paksi (sisihan teras ≤1 μm), disahkan oleh pengimejan masa nyata. Jaket berbilang lapisan dengan LSZH, PVC atau OFNP menyediakan antara muka untuk penggilapan seterusnya.
3. Penggilapan Automatik & Tamat - Kemasan Muka
Garisan penggilap robotik menggunakan kemasan PC, UPC atau APC secara automatik, mencapai muka hujung seperti cermin. Dengan dua syif 11 jam, bahagian penggilap menghasilkan sehingga 7.000 penyambung setiap hari untuk pengesahan akhir.
4. Ujian Komprehensif & Pengesahan Alam Sekitar
Setiap kord tampalan menerima 100% pemeriksaan: 400 pengimejan interferometrik, pengesanan zarah dan ukuran kehilangan OTDR. Sampel juga lulus ujian suhu, kelembapan dan daya tarik mengikut piawaian IEC / TIA, memastikan pematuhan optik dan mekanikal.
Soalan Lazim & Pertanyaan Pantas
Pemisah Gentian ABS 1x4 FAQ
Mengapakah teknologi PLC penting untuk nisbah pemisahan?
Teknologi PLC menggunakan pandu gelombang satah pada substrat untuk membelah isyarat optik. Pandu gelombang ini direka dengan tepat untuk memastikan isyarat optik masuk dibahagikan sama rata ke dalam saluran keluaran. Ketepatan ini penting untuk mengekalkan nisbah pemisahan 14 yang seragam. Tanpa teknologi PLC, pemisahan mungkin tidak sekata, yang membawa kepada kekuatan isyarat yang tidak konsisten di pelabuhan keluaran. Ini boleh mengakibatkan beberapa peranti bersambung menerima isyarat yang lebih lemah, yang boleh menyebabkan isu prestasi seperti pemindahan data yang perlahan atau komunikasi yang tidak boleh dipercayai.
Apakah kepentingan keserasian julat panjang gelombang 1260 - 1650nm?
Keserasian julat panjang gelombang yang luas ini bermakna pembahagi boleh digunakan dalam pelbagai aplikasi komunikasi optik. Aplikasi yang berbeza, seperti telekomunikasi, CATV dan penderiaan gentian optik, beroperasi dalam julat panjang gelombang ini. Sebagai contoh, dalam telekomunikasi, panjang gelombang 1550nm sering digunakan untuk penghantaran jarak jauh, manakala dalam penderiaan gentian optik, panjang gelombang yang berbeza dalam julat ini boleh digunakan untuk pelbagai tujuan penderiaan. Dengan serasi dengan julat ini, pembahagi boleh menjadi komponen serba guna dalam persediaan rangkaian yang berbeza, mengurangkan keperluan untuk pembahagi khusus untuk setiap aplikasi berasaskan panjang gelombang tertentu.
