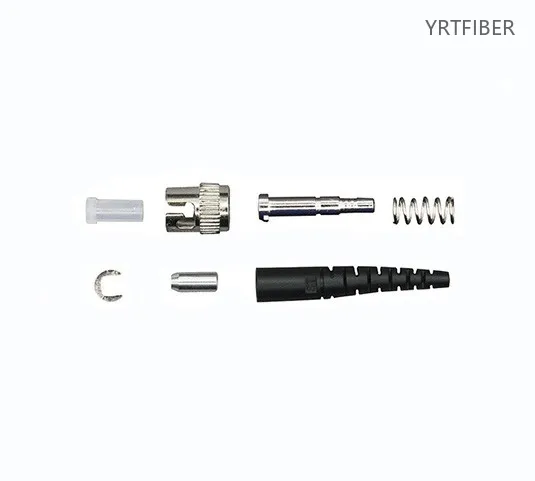

Conector ST de plástico com polonês APC / UPC para aplicações de rede de fibra
Acoplamento de trava de torção com baioneta para conexões rápidas e seguras.
A ponteira de zircônia de 2,5 mm garante um alinhamento preciso.
Acabamentos polidos UPC e PC disponíveis.
IL: ≤0.20dB (UPC), ≤0.25dB (PC); RL: ≥50dB (UPC), ≥40dB (PC).
Cor codificada: azul (UPC SM), preto (MM), verde (APC, se disponível).
Carcaça durável de metal ou retardador de chama com bota de alívio de tensão.
Classificado para> 1.000 ciclos de acasalamento.
O que é um conector de fibra óptica ST?
O conector de fibra óptica ST é um dispositivo de terminação estilo baioneta que usa uma ponteira de cerâmica de zircônia de 2,5 mm para fornecer conexões confiáveis e de baixa perda para fibras monomodo e multimodo. Seu mecanismo de acoplamento twist-lock garante uma conexão segura e resistente a vibrações, tornando-o um padrão de longa data em telecomunicações, CATV, industrial e ambientes de teste e medição. Disponível com faces finais polidas UPC ou PC, o conector ST oferece bom desempenho óptico e excelente durabilidade mecânica.
Conector ST Parâmetros de especificação
- Parâmetros de especificação
- CARACTERÍSTICAS ÓPTICAS
| Item | UPC | APC | ||
|---|---|---|---|---|
| Φ0.125Mm | Φ0.25Mm | Φ0.125Mm | Φ0.25Mm | |
| Raio da curva (mm) | 7~25 | 10~25 | 5~12 | 5~12 |
| Perda de retorno (dB) | 50 | 50 | 55 | 55 |
| Apex Offset (um) | ≤50 | |||
| Altura da fibra (nm) | -0.5 | |||
| Ângulo de Polimento () | 8±0.3 | |||
| Comprimento de onda de ensaio (nm) | 1310&1550 | |||
| Perda por Inserção | ≦0,3dB | |||
| Temperatura de funcionamento | -40℃~ +80℃ | |||
| Diâmetro do cabo | 0,9 mm, 2 mm, 3 mm | |||
| Vida útil | N> 1000 | |||
| Tampa contra poeira | LDPE | |||
| Tipo de conectores | FC, ST, SC, LC | |||
| Tipo de polimento | UPC, APC | |||
| Tipo de fibra | Modo único, modo Muti | |||
| Tipo de porta | Simples, duplo | |||
| Aplicação | Cabo de queda / cabos de remendo / pigtail | |||
Estrutura e Composição do Produto
Acoplamento ST Ferrule e Bayonet
A ponteira de zircônia de 2,5 mm alinha com precisão o núcleo da fibra. Acoplamento de baioneta: gire no sentido horário para travar, no sentido anti-horário para liberar fornece conexão rápida, segura e resistente a vibrações.
End-Face Polishes inclui UPC e PC
Vernizes UPC (convexo, menor IL, maior RL) e PC (tradicional, usado em sistemas legados) disponíveis.
Compatibilidade de inicialização e cabo de alívio de tensão
A bota flexível fornece alívio de tensão; suporta cabos de 900 µm, 2,0 mm e 3,0 mm. Botas com código de cores: azul (SM UPC), preto (MM).
Benefícios de Conector ST
Projeto mecânico robusto para ambientes propensos à vibração
A baioneta de trava de torção do conector ST e a carcaça de metal niquelada fornecem uma conexão mecânica segura e resistente à corrosão que resiste a mais de 1.000 ciclos de acasalamento, puxões de cabos e condições industriais ou ferroviárias adversas, garantindo confiabilidade a longo prazo sem desconexão acidental.
Alto desempenho óptico e fácil terminação de campo
Com uma ponteira de zircônia de precisão e polimento UPC, o conector atinge ≤0,20 dB de perda de inserção e ≥50 dB de perda de retorno para transmissão eficiente de curta / média distância. Ele suporta cabos de 900 µm, 2,0 mm e 3,0 mm e seu design simples de ponteira permite o término rápido do campo por meio de polimento epóxi ou emenda mecânica pré-polida, reduzindo o tempo e o custo da instalação.
Aplicações de Engenharia Conector ST
Quadros de distribuição óptica de telecomunicações (ODFs)
Os conectores ST são amplamente utilizados em ODFs de telecomunicações antigos e atuais para terminar cabos de alimentação e distribuição. Seu bloqueio de baioneta garante conexões estáveis em áreas de patching de alta densidade, suportando voz, dados e serviços de linha alugada.
Redes de Comunicação Industrial e Ferroviária
Em ambientes sujeitos a choques e vibrações, como chão de fábrica, sinalização ferroviária e redes de serviços públicos de energia, o robusto mecanismo de travamento do conector ST fornece segurança de conexão superior, evitando interrupções de serviço causadas por conectores soltos.
CATV e Sistemas de Transmissão de Vídeo
Headends de televisão a cabo e hubs de distribuição geralmente empregam conectores ST para conectar transmissores ópticos, receptores e amplificadores. A baixa perda e o bloqueio seguro do conector garantem a entrega de sinal de vídeo de alta qualidade com reflexos mínimos.
Envio & Embalagem
Comparação de produtos：
Conector ST (UPC) vs. Conector SC (UPC)
| Característica / Dimensão | Conector ST (UPC) | Conector SC (UPC) |
|---|---|---|
| Mecanismo de acoplamento | Baioneta twist-lock - insira e gire para travar. | Trava push-pull - empurre para conectar, puxe para liberar. |
| Forma da caixa | Caixa redonda de metal ou plástico. | Caixa retangular de plástico. |
| Resistência à Vibração | Excelente - a trava de torção fornece retenção mecânica positiva. | Bom, mas a trava push-pull pode se soltar sob forte vibração. |
| Perda Típica por Inserção | ≤0.20dB (UPC) | ≤0.15dB (UPC) |
| Perda de retorno típica | ≥50dB (UPC) | ≥50dB (UPC) |
| Densidade da porta | Inferior - o invólucro redondo maior reduz a densidade. | Maior - a caixa retangular permite uma embalagem mais densa. |
| Aplicações Típicas | Industrial, CATV, equipamento de teste, telecomunicações legadas, ambientes de alta vibração. | Centros de dados, redes empresariais, FTTH, telecomunicações em geral. |
| Vantagens | - Resistência superior à vibração.- Opções robustas de carcaça metálica.- Conexão rápida de bloqueio de torção. | - Maior densidade e pegada menor.- Operação push-pull mais fácil com uma mão.- Menor custo para implantação de alto volume. |
| Desvantagens | - Mais volumoso, menor densidade.- A ação Twist requer operação com duas mãos para alguns usuários. | - Menos seguro em ambientes de alta vibração.- Caixa de plástico menos durável em condições adversas. |
Conector ST Guia de Seleção
Como escolher o conector de fibra óptica ST certo
A seleção de um conector ST começa com a determinação do
Tipo de fibra
: escolha uma variante de modo único (com inicialização azul) para links de longa distância e alta largura de banda ou uma variante multimodo (com inicialização preta) para instalações de curto alcance e redes de campus. Certifique-se de que o polimento de ferrite do conector corresponda aos requisitos do seu sistema UPC fornece menor perda e maior perda de retorno do que o PC padrão.
Considere o
Diâmetro do cabo
Os conectores ST estão disponíveis com botas para cabos de 900 µm, 2,0 mm e 3,0 mm. Combine a bota com a jaqueta externa do cabo para garantir o alívio adequado da tensão.
Avalie seu
Condições ambientais
. Para instalações industriais ou externas de alta vibração, o travamento baioneta do conector ST oferece uma clara vantagem sobre SC ou LC. Para patches internos padrão sem preocupações com vibração, SC ou LC podem fornecer melhor densidade.
Finalmente, verifique
Tipo de terminação
: tranças terminadas de fábrica são recomendadas para melhor desempenho, mas conectores ST instaláveis em campo (polimento epóxi ou emenda mecânica) estão disponíveis para comprimentos e reparos personalizados.
Descascamento de cabos e preparação de hastes
Retire a jaqueta e o amortecedor no comprimento necessário (fibra nua de 2 a 3 mm) usando strippers de precisão; limpe a fibra nua com álcool isopropílico.
Aplicação de Epóxi e Inserção de Ferrule
Injete epóxi, insira a fibra até atingir a face final, cure de acordo com as instruções do fabricante e, em seguida, clive o excesso de descarga com a extremidade da ponteira.
Polimento para acabamento UPC ou PC
Polir a face final da ponteira com filmes apropriados para acabamento UPC ou PC (use sequência grossa a fina para UPC). Inspecione ao microscópio para verificar a superfície livre de arranhões.
Montagem final e instalação da bota de alívio de tensão
Monte a caixa e a bota, crimpar mecanismo de alívio de tensão, tipo de fibra de etiqueta e polaridade. Cabo de rota com raio de dobra mínimo de 10 diâmetros de cabo.
Baixar Catálogo de Produtos YRTFIBER
Tiro Real De Fábrica
Perguntas mais frequentes e consulta rápida
Conector ST FAQ
Quais são as especificações de perda de inserção e perda de retorno?
A perda de inserção típica é de ≤ 0,15 dB para modo único e ≤ 0,25 dB para multimodo. A perda de retorno para conectores polidos por UPC excede 55 dB, minimizando a reflexão do sinal.
Quão duráveis são esses conectores?
Eles mantêm um desempenho consistente (
Qual é o mecanismo de acoplamento?
O conector ST usa um mecanismo “stab and twist ” do tipo baioneta com uma ponteira com chave, permitindo um acoplamento rápido e sem ferramentas amplamente utilizado em painéis de distribuição.
Quais tipos de fibra são suportados?
Esses conectores são compatíveis com fibras monomodo e multimodo, suportando dimensões padrão de núcleo / revestimento para diversas aplicações de rede.
As opções de personalização e amostra estão disponíveis?
Sim YRT Fiber oferece serviços OEM / ODM, marca personalizada ou embalagem e disponibilidade de amostra sob solicitação. Respostas rápidas de consulta e suporte pós-venda completo também são fornecidas.
Qual é a diferença entre os conectores ST e SC?
ST usa um acoplamento de trava de torção de baioneta, enquanto SC usa uma trava push-pull. ST é mais robusto contra vibração, enquanto SC oferece maior densidade e operação mais fácil com uma mão.
Qual é a perda de inserção típica de um conector ST UPC?
A perda típica de inserção é de ≤0.20dB, com versões premium atingindo ≤0.15dB.
Posso usar um conector ST para modo único e multimodo?
Sim, mas você deve selecionar a variante projetada para o seu tipo de fibra o furo da ponteira e o polimento diferem. Sempre combine o conector com a fibra.
Que cor de arranque é utilizada para multimodo ST?
Os conectores ST multimodo normalmente têm uma inicialização preta, enquanto as versões UPC de modo único usam uma inicialização azul. Alguns fabricantes podem usar bege para multimodo, mas o preto é comum.
Posso terminar um conector ST em campo?
Sim, kits de terminação de campo (polimento epóxi e emenda mecânica pré-polida) estão disponíveis para conectores ST, permitindo a montagem de cabos personalizados em campo.
Qual é a perda de retorno para PC vs UPC?
PC (contato físico) normalmente fornece perda de retorno de ≥40dB; UPC fornece ≥50dB, oferecendo melhor supressão de reflexão.
ST está disponível em APC polonês?
APC (Contato Físico Angulado) é menos comum para ST, mas alguns fabricantes o oferecem com uma bota verde para aplicações de modo único que exigem perda de retorno muito alta.
