Cordon de raccordement fibre multimode OM2 simplex / duplex - 50 / 125µm, 1G / 10G, LC / SC / FC / ST
Cordon de raccordement OM2 50 / 125 µm pour les réseaux LAN, ODF et d'entreprise.
Disponible en simplex / duplex pour Ethernet 1G / 10G, optimisé pour les sources LED et VCSEL.
Prend en charge les connecteurs LC / SC / FC / ST avec polissage UPC, offrant une faible perte d'insertion et une perte de retour élevée.
Options de veste : OFNP.
Qu'est-ce qu'un cordon de raccordement fibre multimode OM2 50 / 125 μm?
Un cordon de raccordement fibre multimode OM2 50 / 125 μm, ou cavalier fibre, est un câble conçu pour la transmission optique à courte distance dans les LAN, les ODF et les réseaux d'entreprise. Il est disponible en simplex ou duplex, prend en charge l'Ethernet 1G et 10G, utilise la fibre OM2 optimisée pour les sources LED et VCSEL, et propose différents types de connecteurs avec un vernis UPC et différents matériaux de gaine.
Cordon de raccordement fibre multimode OM2 Paramètres de spécification
- Paramètres de spécification
- CARACTÉRISTIQUES OPTIQUES
| Connecteur A | LC UPC Duplex | Connecteur B | LC UPC Duplex |
| Nombre de fibres | 2 fibres | Fibre de qualité | Insensible à la flexion |
| Mode fibre | OM2 50 / 125μm | Longueur d'onde | 850 / 1300nm |
| Polarité | A (Tx) à B (Rx) | Type de câble | Tampon serré |
| Diamètre extérieur du câble (OD) | 2,0 mm | Indice de flamme | Riser (OFNR) |
| Min. rayon de courbure (fibre optique) | 7,5 mm | Min. rayon de courbure (câble fibre) | 20 / 10D (dynamique / statique) |

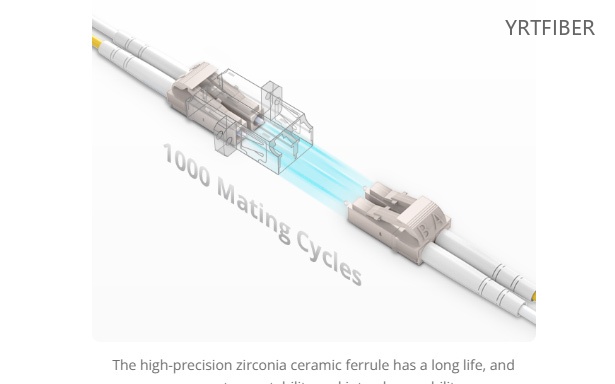

| Durabilité du connecteur | 1000 fois | Résistance à la traction | 90 / 150N (long / court terme) |
| Perte d'insertion | ≤0,3dB | Perte de retour | ≥30dB |
| Atténuation à 850 nm | 3,5dB / km | Atténuation à 1300nm | 1,5dB / km |
| Température de fonctionnement | -10 à 70C (14 à 158F) | Température de stockage | -20 à 70C (-4 à 158F) |
Structure et composition du produit
Noyau de fibre et revêtement :
La fibre OM2 utilise une structure de revêtement central de 50 / 125 μm. Le noyau de 50 μm fonctionne efficacement avec les sources LED et VCSEL pour une communication à courte distance. Le revêtement de 125 μm guide et confine la lumière pour une transmission efficace.
Connecteurs :
Compatible avec les connecteurs LC, SC, FC et ST, tous avec un vernis UPC pour une faible perte d'insertion et une perte de retour élevée. LC convient aux centres de données haute densité ; SC offre un fonctionnement push-pull facile ; FC fournit une connexion sécurisée filetée ; ST utilise un verrouillage à baïonnette.
Veste extérieure :
Disponible en LSZH (faible fumée, sans halogène pour les zones à sécurité incendie), PVC (rentable pour une utilisation intérieure générale) et OFNP (classé par plénum pour les espaces de traitement de l'air, respectant des codes de prévention des incendies stricts).
Avantages de Cordon de raccordement fibre multimode OM2
Optimisé pour la transmission à courte distance
Les cordons de raccordement fibre multimode OM2 sont spécialement conçus pour la transmission optique à courte distance, ce qui les rend parfaits pour une utilisation dans les LAN, les ODF et les réseaux d'entreprise. Leur fibre optimisée pour les sources LED et VCSEL garantit un transfert de données stable et efficace sur des distances relativement courtes, ce qui est crucial pour ces applications.
Compatibilité des connecteurs polyvalents
La compatibilité avec les connecteurs LC, SC, FC et ST offre une flexibilité dans l'installation réseau. Qu'il s'agisse d'une configuration de centre de données haute densité (où les connecteurs LC sont préférés) ou d'une infrastructure réseau plus traditionnelle (où d'autres types de connecteurs pourraient être plus appropriés), les utilisateurs peuvent choisir le connecteur qui correspond le mieux à leurs besoins.
Performance optique fiable
Avec une faible perte d'insertion et une perte de retour élevée, les cordons de raccordement OM2 assurent une transmission optique fiable du signal. Cela signifie que les signaux peuvent être transmis avec une dégradation minimale, garantissant un transfert de données précis et un fonctionnement du réseau fluide.
Options de veste flexible
La disponibilité des matériaux de la gaine OFNP permet aux cordons de brassage OM2 d'être utilisés dans différents environnements. Cette flexibilité garantit que le câble peut répondre aux exigences de sécurité et environnementales de divers scénarios d'installation.
Applications d'ingénierie Cordon de raccordement fibre multimode OM2
Liaison dorsale du réseau local du parc d'entreprise
Entre les campus ou les bâtiments internes des campus d'entreprise, les cordons de raccordement OM2 sont couramment utilisés pour construire des liaisons dorsales Gigabit Ethernet. Son cœur de fibre de 50 / 125 μm associé à une source lumineuse de 850 nm peut supporter de manière stable une transmission de 1 Gbps jusqu'à 550 mètres, couvrant la plupart des besoins de connexion entre la couche d'accès du campus et la couche d'agrégation. Comparé à OM3 / OM4, OM2 est moins cher et est idéal pour les projets de modernisation de réseau traditionnels avec des budgets limités qui n'ont pas besoin de passer à 10G ou plus.
Interconnexion des équipements internes des centres de données (armoires à courte distance).
Dans les armoires standard ou entre les armoires adjacentes, les cordons de raccordement OM2 sont utilisés pour connecter les serveurs, les périphériques de stockage et les commutateurs en rack. Pour des vitesses de 10 G, OM2 prend en charge des distances de liaison jusqu'à 82 mètres, répondant pleinement aux exigences de câblage dans un module unique ou entre modules adjacents. Ses excellentes performances de flexion et son interface LC / SC universelle facilitent le saut flexible sur les panneaux de raccordement haute densité, garantissant une faible perte d'insertion et une transmission à perte de rétroaction élevée pendant les opérations quotidiennes du centre de données.
Automatisation industrielle et systèmes de vidéosurveillance
Dans les environnements à fortes interférences électromagnétiques, tels que les ateliers d'usine ou les grands entrepôts, les cordons de brassage OM2 servent de liaisons par fibre optique entre les armoires de commande API et les modules d'E / S distants ou les commutateurs industriels. En même temps, associé à des caméras IP HD, il permet un reflux vidéo longue distance et sans atténuation (jusqu'à 550 mètres à 100 Mbps). Sa gaine Riser (OFNR) est disponible pour répondre à différentes exigences de résistance au feu, isolant efficacement le bruit électromagnétique généré par les moteurs et les convertisseurs de fréquence, garantissant une fiabilité en temps réel des commandes de commande et des signaux vidéo.
Réseau de bureaux Fiber to Desktop (FTTD)
Dans les environnements gouvernementaux, financiers ou de bureau d'études avec des exigences élevées en matière de bande passante et de confidentialité, les cordons de brassage OM2 peuvent être déployés directement sur les postes de travail des utilisateurs. Associé à des émetteurs-récepteurs optiques de bureau, il fournit une bande passante dédiée de 1 Gbps au bureau, éliminant le risque de fuite électromagnétique et de coups de foudre associés aux câbles en cuivre. La structure légère d'OM2 et son interface SC / LC standard facilitent une connexion flexible entre les panneaux d'information muraux et les terminaux de bureau, permettant un réseau de bureau entièrement optique stable et à haut débit.
Expédition et emballage
Comparaison des produits：
OM2 vs OM3
| Caractéristique / Dimension | Cordon de raccordement fibre multimode OM2 | Cordon de raccordement fibre multimode OM3 |
|---|---|---|
| Noyau de fibre et revêtement | 50 / 125 μm, optimisé pour LED et VCSEL | 50 / 125μm, optimisé pour VCSEL 850nm |
| Vitesses prises en charge | Ethernet 1G et 10G | 10Gbps jusqu'à 300 mètres, 40Gbps jusqu'à 100 mètres |
| Performance optique | Bonnes performances à faible perte et à rendement élevé pour les applications à courte distance et à faible vitesse | Perte d'insertion plus faible et perte de retour plus élevée optimisées pour les applications à courte distance à vitesse plus élevée |
| Options de connecteur et de jaquette | Compatible avec LC, SC, FC, ST (vernis UPC). Options de la veste : OFNP (LSZH, PVC personnalisable) | Disponible avec les connecteurs LC, SC, FC, ST en simplex ou duplex. Options de gaine : OFNP (LSZH, PVC peut être personnalisé) |
| Coût (relatif) | Coût généralement inférieur pour les applications à faible vitesse et à courte distance | Coût plus élevé en raison de meilleures performances pour les applications plus rapides |
| Applications typiques | Connexions à courte distance à usage général dans les LAN, les ODF et les réseaux d'entreprise | Centres de données, SAN et réseaux d'entreprise avec des exigences 10G - 40G à vitesse plus élevée |
Cordon de raccordement fibre multimode OM2 Guide de sélection
Lorsque vous choisissez entre un cordon de raccordement fibre multimode OM2 et OM3, tenez compte des exigences de votre réseau. Si votre application implique principalement des connexions à courte distance à usage général dans des réseaux locaux, ODF ou d'entreprise, et que les exigences de vitesse sont principalement de 1G ou 10G, OM2 est un choix approprié. Son coût inférieur et ses performances fiables pour ces vitesses en font une solution rentable.
Cependant, si votre réseau exige des connexions plus rapides telles que 40G, ou si vous avez besoin d'une portée plus longue à 10G, OM3 serait plus approprié. L'optimisation d'OM3 pour le VCSEL 850 nm et de meilleures performances optiques à des vitesses plus élevées en font un meilleur ajustement pour les applications de centre de données et de réseau d'entreprise plus exigeantes.
Paramètre - Meilleur ajustement
| Paramètre | Meilleur ajustement |
|---|---|
| Connexions à courte distance 1G / 10G à usage général dans les LAN, les ODF et les réseaux d'entreprise | OM2 |
| Applications 40G ou portée plus longue à 10G | OM3 |
| Applications à courte distance sensibles aux coûts | OM2 |
| Applications de centre de données et de réseau d'entreprise à haute vitesse | OM3 |
Conseils de déploiement mixte :
Dans un réseau avec un mélange d'exigences générales et à haut débit, OM2 peut être utilisé pour des connexions moins exigeantes telles que des connexions utilisateur-appareil à 1G ou 10G. OM3 peut être déployé pour des sections à haut débit telles que des connexions de serveur à commutateur dans des centres de données ou des applications d'entreprise à large bande passante. Cette approche permet un déploiement rentable tout en répondant aux besoins de performances des différentes parties du réseau.
Instructions d'installation (version courte)
Inspection préalable à l'installation : vérifiez la gaine extérieure pour détecter les coupures, les abrasions ou les renflements. Assurez-vous que les faces finales polies par UPC sont propres et sans rayures, et que les corps des connecteurs ne sont pas endommagés.
Nettoyage du connecteur : Utilisez un écouvillon non pelucheux avec de l'alcool isopropylique. Essuyez doucement l'extrémité de la virole dans un mouvement circulaire, puis séchez avec un écouvillon propre.
Connexion : alignez la clé du connecteur avec l'adaptateur ou la clé du port.
LC / SC : Appuyez jusqu'à ce que vous entendiez / sentiez un clic.
FC : Enfilez soigneusement pour éviter le filetage croisé, puis serrez.
ST : Insérez et faites pivoter pour engager le verrou à baïonnette.
Acheminement du câble : maintenez un rayon de flexion de ≥10x le diamètre du câble. Utilisez des attaches ou des plateaux pour fixer le cordon. Évitez les virages ou les plis brusques.
Test post-installation : mesurez la perte d'insertion avec un compteur de puissance optique. Si la perte est trop élevée, nettoyez à nouveau les connecteurs et vérifiez s'ils sont endommagés. Remplacez le cordon si nécessaire.
Télécharger le catalogue de produits YRTFIBER
Prise de vue réelle d'usine
1. Atelier propre de classe 10,000 + lignes entièrement automatisées pour une cohérence inégalée
Nous exploitons un atelier de nettoyage à température et humidité contrôlées de 60000 m ², avec des zones centrales conformes aux normes ISO Classe 7 (Classe 10,000). L'installation abrite 12 chaînes d'assemblage de cordons de brassage entièrement automatisées, où les processus tels que la coupe précise, le décapage, le nettoyage et l'assemblage des connecteurs sont coordonnés par robot pour minimiser les erreurs humaines. Pour la fibre multimode OM3, nous avons des paramètres de décapage et de traitement des revêtements spécialement optimisés pour préserver des performances de bande passante élevées à 850 nm.
Procédé de fabrication de noyaux de précision
Le processus commence par une coupe à micro-tolérance (tolérance d'angle de la face d'extrémité : ±0,5) et un épissage par fusion à six axes (déviation du noyau ≤1 μm). Après une gaine multicouche avec du LSZH, des matériaux PVC, les connecteurs subissent un polissage automatisé pour les finitions PC, UPC ou APC. La ligne atteint jusqu'à 7 000 connecteurs par quart de travail de 11 heures.
Assurance qualité et tests rigoureux
Chaque cordon de brassage est soumis à une inspection à 100 %, y compris une analyse interférométrique de la face d'extrémité (grossissement 400x), une détection automatisée de la contamination et des tests de perte d'insertion / retour via OTDR. De plus, les échantillons environnementaux doivent passer des tests de température, d'humidité et de force de traction conformément aux normes IEC / TIA.
Foire aux questions et enquête rapide
Cordon de raccordement fibre multimode OM2 FAQ
Q1 : À quoi sert la fibre OM2?
A1 : La fibre OM2 prend en charge l'Ethernet 1G / 10G sur de courtes distances dans les LAN et les ODF.
Q2 : Les cordons de raccordement OM2 sont-ils disponibles en duplex et simplex?
A2 : Oui, les configurations simplex et duplex sont prises en charge.
Q3 : Quelles options de connecteurs sont proposées?
A3 : Les connecteurs LC, SC, FC et ST sont disponibles avec le vernis UPC.
Q4 : Quelle est la distance de transmission maximale pour OM2 à 10G?
A4 : OM2 prend en charge jusqu'à 82 mètres pour une transmission de 10 Gbps à l'aide de VCSEL.
Q5 : Puis-je obtenir une longueur ou un matériau de veste personnalisés?
A5 : Oui, les longueurs et les types de vestes (LZSH, PVC, OFNP) peuvent être personnalisés selon les besoins.
Quelle est la principale différence entre OM2 et OM3 en termes de performances?
La principale différence réside dans leurs vitesses prises en charge et l'optimisation des performances optiques. OM3 est optimisé pour les applications à vitesse plus élevée, en particulier à 10G sur de plus longues distances et pour 40G, avec de meilleures performances optiques en termes de perte d'insertion plus faible et de perte de retour plus élevée. OM2, en revanche, est conçu pour les connexions à courte distance 1G et 10G à usage général, avec des performances relativement inférieures à des vitesses plus élevées par rapport à OM3.
OM2 peut-il être utilisé dans un réseau Ethernet 10G?
Oui, OM2 peut être utilisé dans un réseau Ethernet 10G. Cependant, la distance maximale qu'il peut prendre en charge à 10G est généralement plus courte par rapport à OM3. Si des distances plus longues sont nécessaires à 10G, OM3 serait un meilleur choix.
Pourquoi OM3 est-il plus cher que OM2?
OM3 est plus cher car il est conçu pour des applications à plus grande vitesse. Il nécessite des processus de fabrication plus précis pour atteindre ses performances optimisées pour le VCSEL 850 nm et la transmission de données à plus grande vitesse, ce qui contribue à son coût plus élevé.
