Modules émetteurs-récepteurs optiques QSFP + 40GBASE

Quelle est la différence entre QSFP et QSFP +?

QSFP décrit la famille de modules enfichables à quatre facteurs de forme, tandis que QSFP + est couramment utilisé pour les applications 40Gbps. Avant de commander, confirmez que le port hôte prend en charge le module QSFP + 40G et le protocole réseau requis.

Dois-je choisir un module MTP / MPO ou duplex LC 40G QSFP +?

Choisissez un module MTP / MPO tel que SR4 lorsque vous utilisez un câblage à fibre parallèle ou une connexion de dérivation 40G vers 4x10G. Choisissez un module LC duplex tel que SWDM4, LX4, IR4, LR4, LH4, ER4 ou ZR4 lorsque la liaison utilise un câblage à deux fibres.

Quel module QSFP + 40G convient à la fibre multimode?

SR4 est conçu pour les liaisons multimodes courtes utilisant la connectivité MTP / MPO. SWDM4 utilise la connectivité LC duplex sur la fibre multimode prise en charge. LX4 peut être sélectionné pour les applications multimodes ou monomodes compatibles en fonction de la portée requise.

Quel module dois-je choisir pour une liaison fibre monomode?

Sélectionnez le module en fonction de la distance et de l'architecture du connecteur. IR4 prend en charge les liaisons jusqu'à 2 km, LR4 jusqu'à 10 km, LH4 jusqu'à 20 km, ER4 jusqu'à 40 km et ZR4 jusqu'à 80 km. Confirmez le budget optique complet avant le déploiement.

Un port QSFP + 40G peut-il se connecter à quatre ports SFP + 10G?

Oui, lorsque l'équipement hôte prend en charge le mode de dérivation et qu'un module SR4 compatible avec le câble de dérivation MTP / MPO-to-LC correct est utilisé. Confirmez la configuration du port, la polarité de la fibre et les paramètres du logiciel de l'équipement avant l'installation.

L'émetteur-récepteur peut-il être codé pour mon commutateur ou mon routeur?

Oui. Un codage de compatibilité personnalisé est disponible. Fournissez au fabricant de l'équipement, le modèle exact et la version du logiciel ou du micrologiciel afin que le codage du module requis puisse être confirmé avant la production.

Puis-je utiliser un module QSFP + longue distance sur une liaison courte?

Seulement après avoir vérifié la sortie de l'émetteur, la limite de surcharge du récepteur et la perte totale de liaison. Un module longue distance haute puissance peut surcharger le récepteur sur un trajet court, un atténuateur optique peut donc être nécessaire.

Pourquoi la liaison 40G est-elle coupée après l'installation?

Vérifiez la compatibilité de l'hôte, la vitesse du port et les paramètres de rupture, le type de fibre, la propreté du connecteur, la polarité MTP / MPO ou la direction d'émission / réception LC, la puissance optique et si les deux extrémités utilisent des normes 40G compatibles.

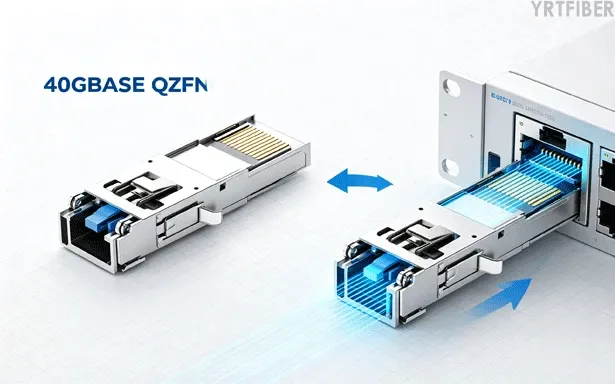

Les modules QSFP + 40G prennent-ils en charge le branchement à chaud?

Oui. Les modules QSFP + peuvent être branchés à chaud sur un équipement réseau compatible. Suivez les instructions d'utilisation du fabricant de l'équipement et utilisez une protection antistatique appropriée pendant l'installation ou le retrait.

Quelles informations sont requises pour un devis?

Veuillez fournir le type de module, la quantité, la distance de transmission, le type de fibre, le connecteur, la marque et le modèle de l'équipement, operating-temperature , l'exigence de rupture, les besoins d'étiquetage OEM et la destination de livraison.
